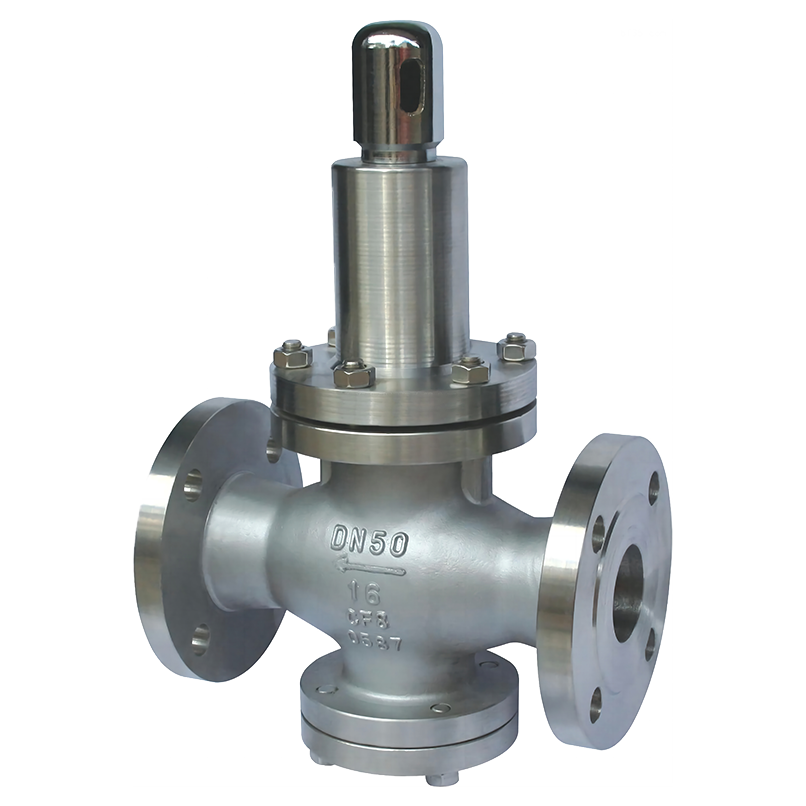

简介
型号:Y42X
通径:DN20-DN400
压力范围:0.6-6.4MPA
工作温度:0-120°
阀体材质:WCB CF8 CF8M
适用介质:水
操作方式:自动
Y42X水用减压阀产品概述:
Y42X水用减压阀,是一种以活塞代替膜片的压力调节阀。比膜片式提高三倍以上。口径小于DN500的建议选用Y110和Y116(螺纹连接)的隔膜型减压阀;口径大于等于DN500的建议选用Y42X(法兰连接)的活塞型减压阀。该类阀门属于可调节型减压阀,阀后的压力可根据需要调节,投入使用后阀后压力始终减至并稳定在设定值,不因阀前压力、流量的波动而改变。阀门选材优质、性能可靠、使用寿命长。
Y42X水用减压阀工作原理:
本阀介质走向由上进下出,当调节出口压力时,顺时针旋转调节螺栓,迫使活塞向下,打开主阀,改变节流面积,造成压力损失,实现水的减压。由于阀后水流通道流入活塞下腔并与活塞上方保持平衡,当压力和流量变化时,使主阀节流面积始终保持相应位置,由于水用减压阀采用卸荷机构,减小了进口压力变化对出口压力的影响,同时加大了出口压力作用面积,即加大敏感元件作用面积,从而减小了阀门出口压力偏差,大大提高了减压阀的稳压精度。
Y42X水用减压阀性能参数:
公称压力(Mpa) | 1.0 | 1.6 | 2.5 |
壳体试验压力(Mpa)* | 1.5 | 2.4 | 3.75 |
密封试验压力(Mpa) | 1.0 | 1.6 | 2.5 |
高进口压力(Mpa) | 1.0 | 1.6 | 2.5 |
出口压力范围(Mpa) | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
压力特性偏差(Mpa)△P2P | GB12244-1989 | ||
流量特性偏差(Mpa)P2G | GB12244-1989 | ||
渗漏量 | 0 | ||
工作温度 | 0℃-80℃ |
Y42X水用减压阀结构类型
Y42X系列减压阀可用于空气、油、水等介质阀后的减压稳压,是弹簧薄膜式减压的换代产品。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。
Y42X水用减压阀零件材料
零件名称 | 零件材料 |
阀体阀盖底盖 | WCB 304 316 |
阀座 | 2Cr13 |
阀瓣 | 2Cr13 |
阀杆 | 2Cr13 |
缸套 | 2Cr13/25(镀硬铬) |
活塞式 | 2Cr13 |
O型圈 | 丁腈橡胶 |
密封圈 | 丁腈橡胶 |
膜片 | 夹织物丁腈橡胶 |
调节弹簧 | 60Si2Mn |
Y42X水用减压阀流量系数:
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
Y42X水用减压阀主要连接尺寸:
DN | L | H | Hl |
15 | 160 | 225 | 90 |
20 | 160 | 265 | 98 |
25 | 180 | 265 | 110 |
32 | 200 | 265 | 110 |
40 | 220 | 320 | 125 |
50 | 250 | 320 | 125 |
65 | 280 | 325 | 130 |
80 | 310 | 385 | 160 |
100 | 350 | 385 | 170 |
125 | 400 | 430 | 200 |
150 | 450 | 430 | 210 |
200 | 500 | 560 | 240 |
250 | 650 | 690 | 290 |
300 | 800 | 800 | 335 |
350 | 850 | 880 | 375 |
400 | 900 | 980 | 405 |
450 | 900 | 1100 | 455 |
500 | 950 | 1130 | 465 |
