简介：
型号：D643H
通径：DN50-DN2000
压力范围：PN0.6~10.0MPa,150LB~1500LB
工作温度：-40°~700°
阀体材质：WCB CF8 CF8M 304 316 2520
适用介质：水、蒸汽、油品、腐蚀性
操作方式：手轮 气动 电动 液动

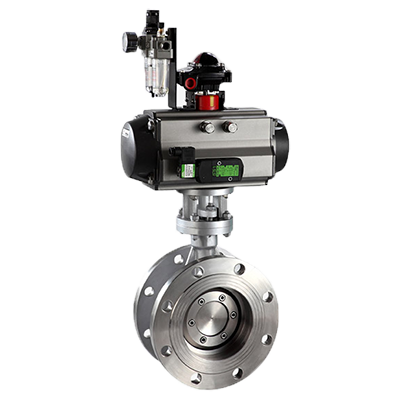

D643H气动硬密封法兰蝶阀产品特点：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
采用标准：
设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
公称通径DN（mm） | 50-1200 | ||||||
公称压力PN（MPa） | 1.0 | 1.6 | 2.5 | ||||
公称压力 | 强度试验 | 1.5 | 2.4 | 3.75 | |||
密封试验 | 1.1 | 1.76 | 2.75 | ||||
材料\材料代号 | C | P | R | ||||
主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |||
蝶板 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ||||
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | ||||
密封圈 | 不锈钢 | ||||||
填料 | 聚四氟乙烯、柔性石墨 | ||||||
适用工况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | |||
适用温度 | -40℃～200℃ | ||||||
执行器 | 型号 | GT或AW系列 | |||||
气源压力 | 0.3-0.7MPa | ||||||
执行标准 | 设计制造 | 结构长度 | 法兰尺寸 | 压力温度 | 试验检验 | ||
GBT/12238 | GB12221 | GB9113 | GB9131 | GB13927 | |||
