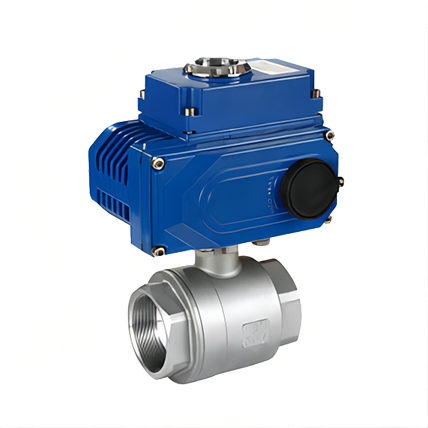

阀门型号：Q911F/Q911H电动内螺纹球阀
通径规格：DN15～DN100
结构形式：浮动直通式
阀体材质：不锈钢304、不锈钢316、不锈钢316L
公称压力：PN10、PN16、PN25、PN40、PN64
适用温度：PTFE:-29～+178℃，PPL:-29～+300℃
应用范围：水、油品、气体、粉末及弱腐蚀性介质
产品特点：体积小、重量轻、安装方便、阻力小、动作稳定可靠
电动内螺纹球阀简介：
电动内螺纹球阀（又称电动丝扣球阀）就是指螺母和管接头上为螺纹状的球阀，采用直连的方式，将电动执行机构与内螺纹球阀连接组合而成。电动内螺纹球阀一般比较小，口径在DN50以下的比较常见，因为与阀门连接的管道很难开螺纹，所以一般超过这个尺寸都不适合使用。电动内螺纹球阀选用不同的材质，可分别适用于多种介质，可在压力为PN1.0～4.0MPa，工作温度为 -29～300℃的各种管路上，做两位切断或调节使用。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
电动内螺纹球阀标准规范：
检验标准: JB/T9092,API598, EN12266 产品标准: GB/T12237, ASME16.34, API608
管螺纹标准: GB/T7306, GB/T7307, ISO7-1, ISO288-1 ASMEB1.20.1, BS21, DIN2999/599, BSP
试验压力：1.6 2.5 4.0
强度试验：2.4 3.8 6.0
密封试验：1.8 2.8 4.4
电动内螺纹球阀原理：
电动螺纹球阀执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转，球体绕垂直于通道轴旋转90°，实现对管道中流体介质的比例调节或切断控制，电动螺纹球阀属于直通阀门，全开状态介质与密封面无接触，其寿命长、密封面和介质摩擦磨损率低，适合介质含颗粒、带腐蚀性流体使用。
电动内螺纹球阀技术参数：
公称通径 | DN15～DN100(mm) |
公称压力 | PN1.0、1.6、2.5、4.0MPa |
连接形式 | 内螺纹连接（螺母旋紧式） |
密封形式 | O型球型阀芯 |
电源电压 | AC110V、AC220V、AC380V（DC24等） |
旋转范围 | 0～90° |
动作时间 | 15秒/30秒/60秒（可定制） |
阀体材质 | 碳钢、不锈钢304、316 |
流量特性 | 快开特性 |
泄露量Q | 硬密封：≤额定流量的10-5 ；软密封：零泄漏 |
适用温度 | PTFE:-29～+178℃，PPL:-29～+300℃ |
适用介质 | 液体、油、气体、粉末及各种腐蚀性介质 |
控制方式 | 普通开关型(开关两位模式)、智能调节(4～20mA模拟量信号控制) |
电动内螺纹球阀零件材料：
连接方式 | 内螺纹连接 | 对焊连接 | ||||||||||
零 | 阀体阀盖 | WCB | CF8(304) | CF8M(316) | WCB | CF8(304) | CF8M(316) | |||||
球体、阀杆 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | ||||||
密封圈、填料 | 增强聚四氟乙烯、对位聚苯 | |||||||||||
适 用工况 | 适用介质 | 水、蒸汽 、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐 蚀介质 | 水、蒸汽 、油品等 | 硝酸等腐 蚀性介质 | 醋酸等腐蚀介质 | |||||
适用温度 | -29～180°C(增强四氟乙烯)、-29～300°C(对位聚苯) | |||||||||||
