阀门型号：ZMQP、ZMQM
通径规格：DN15～DN200mm
结构形式：直通铸造阀、三通铸造阀
阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
公称压力：PN16、PN40、PN64
适用温度：-17℃-450℃（具体见产品详情）
应用范围：无杂质、无颗粒的液体、气体(氧气)介质
产品特点：快速动作、严密切断、安全可靠、反应灵敏

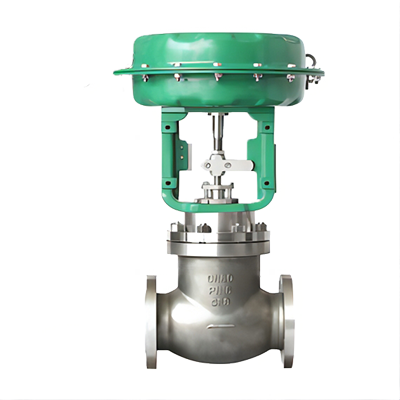

气动薄膜切断阀概述：

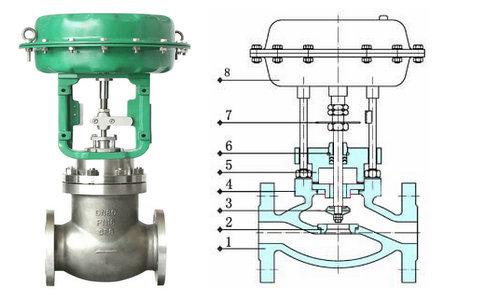

ZMQ气动薄膜切断阀具有快速切断的功能，由多弹簧气动薄膜执行机构与控制阀门组成，阀体结构有单座、套筒和三通三种形式，通过接收控制系统或调节仪表来的信号，达到对工艺管道内流体的切断、接通或切换，具有反应灵敏、动作可靠、快速开闭等特点。气动切断阀主要应用于无杂质、无颗粒的液体、气体(氧气)介质，要求快速严密关闭，快速放空的自动控制系统中。
气动薄膜切断阀特点：
气动快速切断阀动作速度快、推力大、阀体流路通畅、流量系数大，是一种快速动作、严密切断、安全可靠的高性能新型切断阀。根据允许压差情况、介质特点以及工艺管道要求，可选用单座、套筒、三通切断阀。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。
气动薄膜切断阀参数：
阀体 | |
形 式 | 直通铸造球型阀、三通铸造球型阀 |
公称通径 | 15. 20. 25. 32. 40. 50. 65. 80. 100. 125. 150. 200mm |
公称压力 | PN16、40、64bar |
法兰标准 | JB/T79.1-94、79.2-94等 |
材 料 | 铸钢( ZG230-450)、不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等 |
工作温度 | 标准型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃ |
阀盖形式 | 螺栓压紧式 |
填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
阀内组件 | |
阀芯型式 | 单座柱塞型阀芯（单座）、压力平衡式阀芯（套筒）、V型缺口阀蕊（三通） |
流量特性 | 快开 |
材 料 | 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 |
气动薄膜切断阀执行器：
执行机构 | |
型 式 | ZHA/B多弹簧薄膜执行机构 |
膜片材料 | 乙丙橡胶夹尼龙布、丁晴橡胶夹尼龙布 |
弹簧范围KPa | 20-100（标准）、20-60、60-100、40-200、80-240 |
供气压力 | 140-400KPa |
气源接口 | RCl/4" |
环境温度 | -30-70℃ |
阀作用形式 |
气关式（B）- 失气时阀位开（FO）；气开式(K)一失气时阀位关(FC) |
附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
