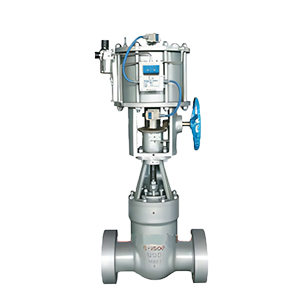

Z641W气动高压闸阀

阀门型号：Z641Y，Z641W
通径规格：DN50～DN600
结构形式：直通
阀体材质：WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
公称压力：PN100-PN250
适用温度：-29℃～550℃
应用范围：油品、蒸汽、石油、化工、火力电站
产品特点：使用安全可靠,硬度高,抗擦伤,耐腐蚀,使用寿命长

气动高压闸阀简介：
气动高压闸阀是由锻造高压闸阀与气动执行装置组合而成，主要用于介质较为复杂的高温高压工况中，与其他阀门产品相比的特点是耐高温高压，独特的自密封设计，压力越高，密封越可靠，由于性能技术特性、工况的特殊，使产品也形成了其他产品所替代不了的特点。气动高压闸阀依靠执行器的气源压力来驱动阀门的开启和关闭，利用气压带动闸板做上升下降的运作，从而来接通(全开)和截断(全关)管道中的流体介质，公称压力可达25MPa及更高，口径由50至600mm，温度范围在-29℃至550℃。

气动高压闸阀优点：
1、流体阻力小，密封面受介质的冲刷和侵蚀小(闸板开启高度高)。
2、开启较有力，密封性能好，介质流向不受限制，不扰流，不降压力。
3、形体简单，制造工艺性好，适用范围广。

气动高压闸阀设计标准：
设计与制造：GB12234
结构长度：GB12221
法兰尺寸：GB9113   JB79
压力-温度：GB9131
试验-检验：JB/13927   JB/T9092

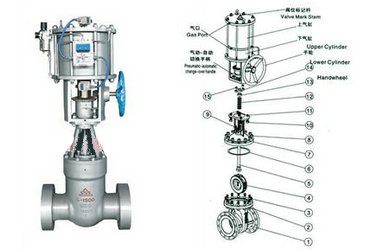

                              气动高压闸阀结构图

气动高压闸阀技术参数：
