阀门型号：D671X，D641X，D673H，D643H气动调节蝶阀
通径规格：DN50～DN1200
结构形式：中线型，三偏心（对夹式，法兰）
阀体材质：铸钢WCB、不锈钢304、不锈钢316
公称压力：PN10、PN16、PN25、PN40
适用温度：-40℃～450℃
应用范围：气体、水、蒸气、油品、酸类腐蚀性等
产品特点：实现对介质流量、压力、温度等参数的调节控制
气动调节蝶阀简介：
与手动控制的阀门相比，这种气动控制的蝶阀可以提高系统的自动化程度。蝶阀的直径为 80 毫米(3 英寸)，适用于 -10 至 110°C 的液体和气体。气动执行器能够在 8 bar 下产生 28 Nm 的扭矩，但它的控制压力窗口为 6 – 10 bar。蝶阀具有对夹式连接，可将其连接到承载介质的管道/软管。执行器是弹簧关闭的，具有可靠的铝制齿轮齿条旋转操作。执行器具有阳极氧化铝外壳和铝盖，而蝶阀具有铸铁外壳、铸铁阀瓣和 EPDM 密封件。**介质压力为 16 bar。Namur VDI/VDE 3845 连接点已经在执行器上，用于安装 1/4" Namur电磁阀直接安装在执行器上。或使用 G 1/4" 连接空气软管。此外，根据 VDI/VDE 3845，位置控制或限位开关盒可以安装在执行器的顶部。执行器通过 ISO 5211 安装在蝶阀上F05 法兰(11 毫米)。该组件通过了 ATEX 认证 (II 2G Ex d C)，因此可用于潜在爆炸性环境。

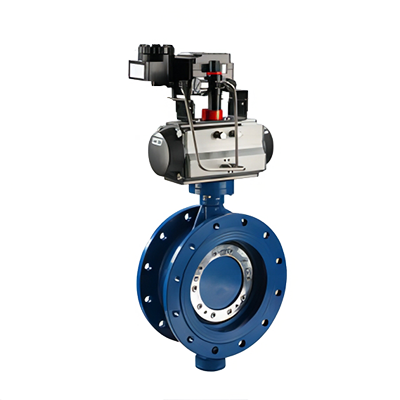

气动法兰调节蝶阀 气动对夹式调节蝶阀
气动调节蝶阀原理：
气动调节蝶阀主要使用圆形蝶板来实现启闭，这样就能实现开启的动作。气动阀主要用作截止阀，也可设计成具有调节或分段阀和调节功能。蝶阀越来越多地用于低压和大中口径管道。
气动调节蝶阀结构简单，体积小，重量轻，一般几个零件组成。而且阀门只要旋转90°就能够快速启闭，操作简单。同时，电动阀具有良好的流体控制特性。蝶阀处于全开位置时，蝶板厚度是介质流经阀体时的单一阻力，因此阀门产生的压降。
气动调节蝶阀技术参数：
公称通径 | DN50～DN1200(mm) |
压力等级 | PN1.0、1.6、2.5、6.4MPa |
连接方式 | 法兰、对夹式连接 |
密封形式 | 软密封、金属硬密封 |
驱动方式 | 气源驱动,压缩空气4～7bar(可带手轮) |
动作范围 | 0～90° |
阀体材质 | 碳钢、不锈钢304、不锈钢316 |
工作场合 | 水、蒸气、油品、酸类腐蚀性等(高温场合) |
温度范围 | 软密封：-29℃～180℃ 硬密封：-40℃～550℃ |
控制方式 | 装配阀门定位器，智能调节型(4～20mA模拟量信号) |
气动调节蝶阀标准规范：
设计标准：GB/T2238-1989
结构长度：GB/T12221-1989
压力试验：GB/T13927-2000；JB/T9092-1999
法兰连接尺寸：GB/T9113.1-2000；GB/T9115.1-2000；
可调范围R：50：1
使用次数：100万次
回差：带定位器：小于全行程的2%
基本误差：带定位器：小于全行程的±2%
泄露量l/h：符合ANSI B16.104 IV级标准

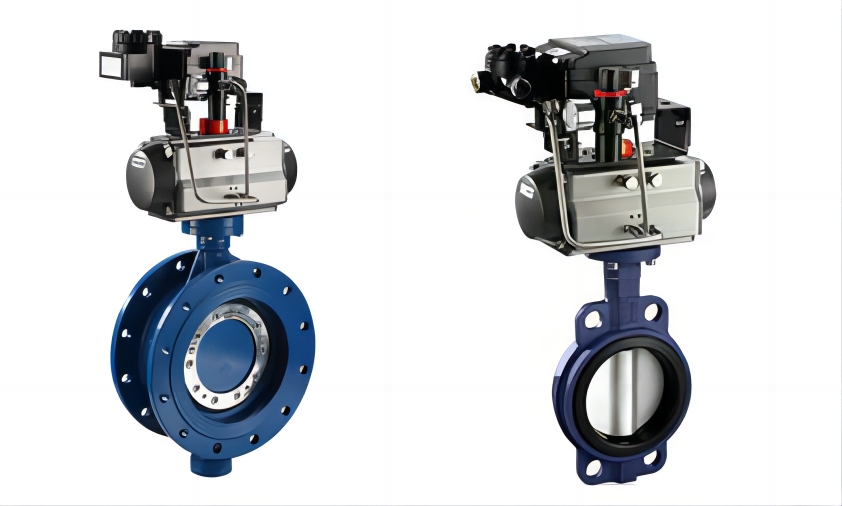

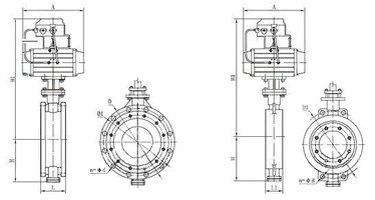

气动调节蝶阀（法兰式） 气动调节蝶阀（对夹式）
气动调节蝶阀执行器参数：
执行机构 | GT、AT、AW系列单双作用气动执行器 |
供气压力 | 0.5～0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30～+70℃ |
作用形式 | 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
可选附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
