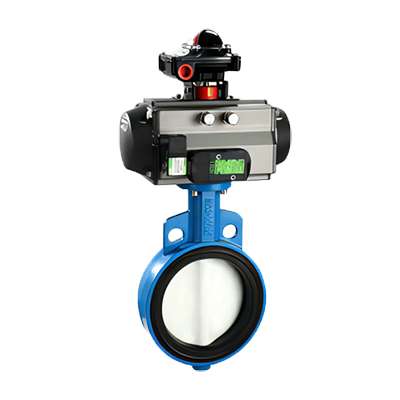

阀门型号：D671X，D671F46，D673H气动对夹式蝶阀
通径规格：DN50～DN1200
结构形式：对夹式（中线型、三偏心）
阀体材质：球墨铸铁、铸钢WCB、不锈钢304、316
公称压力：PN6、PN10、PN16、PN25
适用温度：-40℃～450℃
应用范围：污水、水、蒸气、油品、腐蚀性介质
产品特点：阀体小,结构简单,可用于空间狭窄、管道距离短的工况
气动对夹式蝶阀概述：
与手动控制的阀门相比，这种气动对夹式蝶阀可以提高系统的自动化程度。蝶阀的直径为 65 毫米(2-1/2 英寸)，适用于 5 至 180°C 的液体和气体。气动执行器能够在 8 bar 下产生 49.6 Nm 的扭矩，但它的控制压力窗口为 6 – 10 bar。气动对夹式蝶阀具有对夹式连接，可将其连接到承载介质的管道/软管。执行器是双作用的，具有可靠的铝制齿轮齿条旋转操作。执行器具有阳极氧化铝外壳和乙缩醛树脂盖，而蝶阀具有不锈钢外壳、不锈钢阀瓣和 FKM 密封件。**介质压力为 10 bar。Namur VDI/VDE 3845 连接点已在执行器上，可将 1/4" Namur 电磁阀直接安装到执行器上。或使用 G 1/8" 连接空气软管。此外，根据 VDI/VDE 3845，位置控制或限位开关盒可以安装在执行器的顶部。执行器通过 ISO 5211 F05 法兰(11 毫米)安装在蝶阀上。该组件通过了 ATEX 认证 (II 2G Ex d C)，因此可用于潜在爆炸性环境。

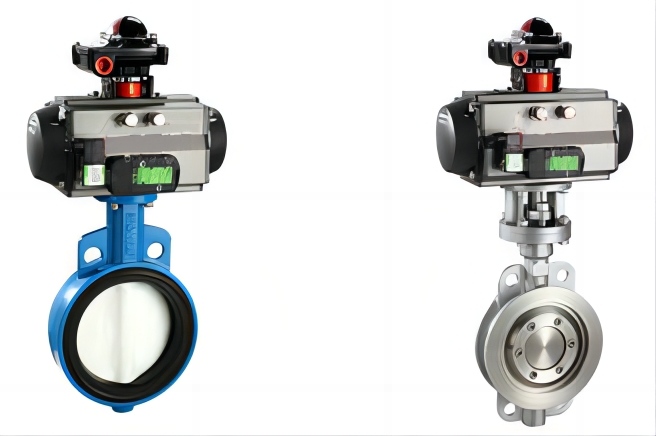

气动对夹式软密封蝶阀 气动对夹式硬密封蝶阀
气动对夹式蝶阀原理：
气动对夹式蝶阀把压缩空气作为动力，去带动碟板旋转，从而实现阀门的开关。这种蝶阀可以根据实际情况，安装上阀门定位器，控制整个的阀门开关的角度。这样就可以实现控制管道中的压力、流量、温度以及液位等参数。这种对夹蝶阀不仅可以就地控制，也能够远距离集中的控制。
气动对夹式蝶阀优点：
能够直接安装 Namur 电磁阀以减少配件和管道。
顶部的机械指示器显示阀门位置。
ATEX (II 2G Ex d C) 防爆环境认证。
投资成本低于电动版本。
快速开启/关闭
双作用允许比单作用执行器更好的控制。
可配限位开关盒。
缺点：
双作用比单作用执行器使用更多的压缩空气。
它需要一个压缩空气系统和一个电磁阀来控制空气供应。
能耗比电动执行器高，但初期投资低。
气动对夹式蝶阀附件选项：
回讯器、电磁阀(可选二位五通，二位三通)、三联件、手轮机构、阀门定位器
低压气密试验：0.5～0.7
强度试验：0.9 1.5 2.4 3.75
密封试验：0.66 1.1 1.76 2.75

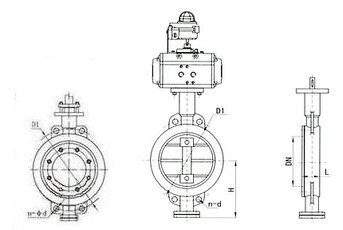

气动对夹式蝶阀技术参数：
公称通径 | DN25～DN800(mm) |
公称压力 | PN0.6、1.0、1.6、2.5MPa |
驱动方式 | 气源驱动,压缩空气5～7bar(可带手轮) |
连接形式 | 对夹式连接 |
密封材料 | 软密封（橡胶、PTFE、PPL）、硬密封 |
使用温度 | 软密封≤180℃，金属密封≤550℃ |
可选配件 | 限位开关、定位器、电磁阀、减压阀 |
适用介质 | 污水、水、蒸气、油品、腐蚀性介质等 |
作用形式 | 单作用（气开、气关式）、双作用（调节控制型4～20mA） |
气动对夹式蝶阀安装须知：
气动对夹蝶阀正常情况用在管线尾端以及下游这样的要拆卸地方。主要是下游法兰拆下之时，对夹式阀门会掉落。这样哈要在另外做短节以便拆卸。但是法兰式蝶阀就不会有这些问题，当然了成本也会变高。
