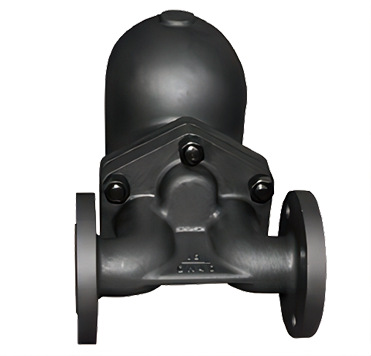

产品型号:FT43H-16C
产品结构:杠杆浮球式
产品等级:PN1.6~4.0MPa
产品材料:WCB/304/316
产品规格:DN15~50
杠杆浮球式疏水阀 工作原理
该阀刚启动时,自计排空气装量迅速排除系统中不凝结气体,当蒸汽和热凝结水进入后,阀腔内温度随着升高,排空气装置自动关闭,浮球根据凝结水水位的变化而作升降,带动杠杆调节阀座孔的开度,连续排放凝结水。当凝结水停止进入时,浮球靠自重下降,驱使杠杆带动阀芯关闭排水阀座孔。
杠杆浮球式疏水阀 性能和优缺点
优点:1、在高负荷和低负荷时都能工作自如。杠杆结构使运动部件磨损小,自带自动排空气装置具有良好的排空气性能;2、能够适应负荷及压力的快速及大幅度波动,因此是带自动温度控制的设备或制程疏水的选择;3、带破蒸汽汽锁装置的杠杆浮球浮球式疏水阀和自由浮球式疏水阀是可能存在蒸汽汽锁的设备疏水的选择。
缺点:暴露在低温环境下可能会受冰冻影响。
杠杆浮球式疏水阀 应用场合
高冷凝水负荷各种连续大排量排水场合
大型锅炉设备吸热系统 空气处理盘管
换热器干燥工艺 热水器设备 抹灰设备 蒸汽工艺设备
