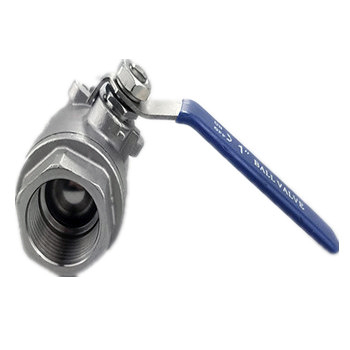

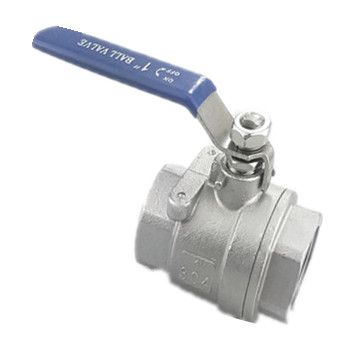

一、二片式球阀简介
Q11F不锈钢二片式球阀属于手动阀类。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。
二、二片式球阀技术参数
公称通径 | DN（mm） | 6～100mm | ||
公称压力 | PN（Mpa） | 2.5 | 4.0 | 6.4 |
试验压力 | 强度试验压力 | 3.8 | 6.0 | 9.6 |
高密封试验压力 | 3.0 | 4.8 | 7.6 | |
低压气密封试验压力 | 0.6 | 0.6 | 0.6 | |
适用介质 | 水、蒸汽、油品、酸类腐蚀性等。 | |||
适用温度 | < 150℃(PTFE) < 300℃(PLL) | |||
三、二片式球阀零件材料
NO | 零件名称 | 材料(MATERIAL) |
1 | 阀体 | CF8M CF8 WCB |
2 | 阀盖 | CF8M CF8 WCB |
3 | 阀座 | RPTFE |
4 | 球 | SS304 SS316 |
5 | 密封垫 | PTFE |
6 | 阀杆密封 | PTFE |
7 | 阀杆 | SS316 |
8 | 阀杆填料 | PTFE |
9 | 填料压盖 | SS304 |
10 | 弹性垫圈 | SS301 |
11 | 手柄 | SS304 |

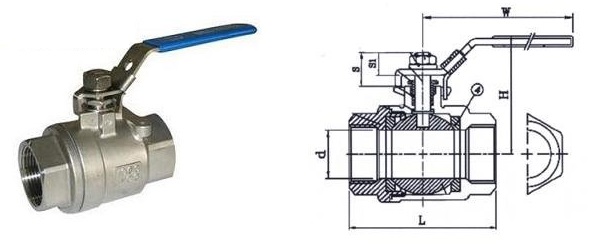

四、二片式球阀规格尺寸
公称通径 | 结构长度(mm) | 外形尺寸(mm) | 参考重量 | |||
毫米 | 英寸 | L | d | H | W | (kg) |
6 | 1/4" | 55 | 10 | 42 | 95 | 0.2 |
10 | 3/8" | 55 | 10 | 42 | 95 | 0.2 |
15 | 1/2" | 64 | 15 | 51 | 108 | 0.35 |
20 | 3/4" | 75 | 20 | 58 | 115 | 0.5 |
25 | 1" | 85 | 25 | 77 | 135 | 0.75 |
32 | 1-1/4" | 102 | 32 | 83 | 150 | 1.3 |
40 | 1-1/2" | 108 | 38 | 97 | 175 | 2.0 |
50 | 2" | 124 | 50 | 106 | 190 | 3.3 |
65 | 2-1/2" | 163 | 65 | 122 | 220 | 6.1 |
80 | 3" | 185 | 80 | 133 | 250 | 9.9 |
