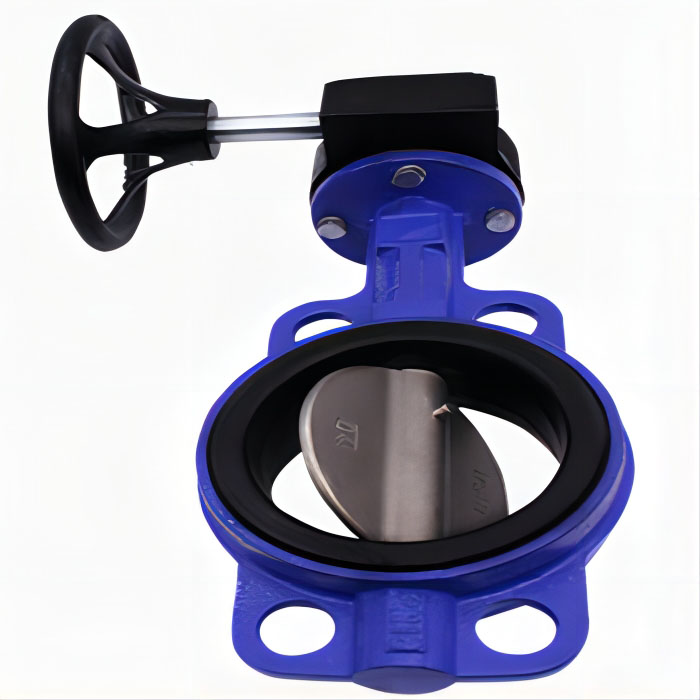

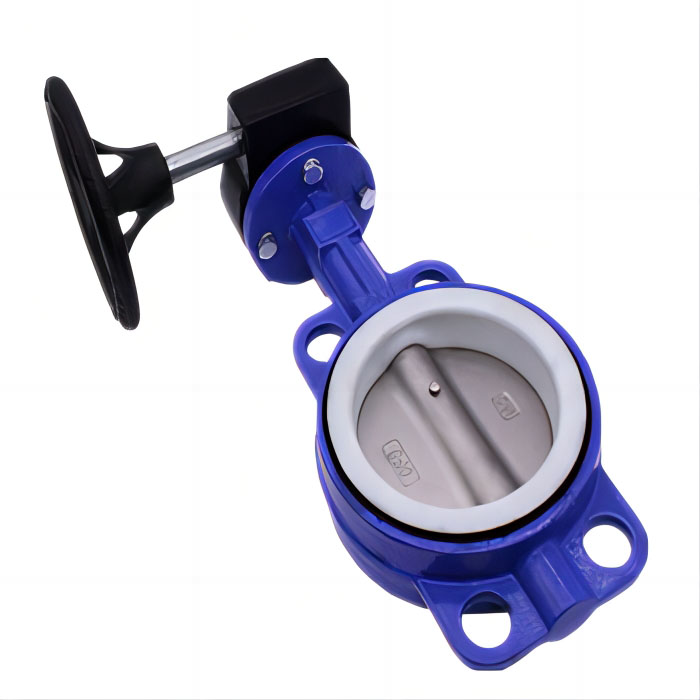

一、涡轮手动蝶阀简介
D371X/F型涡轮手动蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80~120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
二、涡轮手动蝶阀零件材料
零件名称 | 材料 |
阀体 | 球墨铸铁、铸钢、合金钢、不锈钢 |
蝶板 | 铸钢、不锈钢及特殊材料 |
密封圈 | 各种橡胶、聚四氟 |
阀杆 | 2Cr13、不锈钢 |
填料 | O型圈、柔性石墨O |

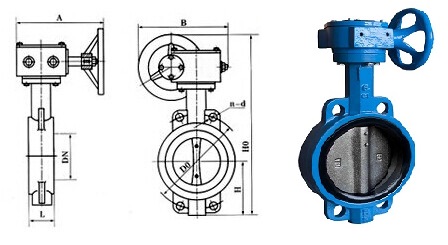

三、涡轮手动蝶阀规格尺寸
通径 | 英寸 | L | H | Ho | A | B | D0 | n-d |
50 | 2 | 43 | 63 | 306 | 180 | 200 | 125 | 4-18 |
65 | 2 1/2 | 46 | 70 | 321 | 180 | 200 | 145 | 4-18 |
80 | 3 | 46 | 83 | 346 | 180 | 200 | 160 | 8-18 |
100 | 4 | 52 | 105 | 387 | 180 | 200 | 180 | 8-18 |
125 | 5 | 56 | 115 | 411 | 180 | 200 | 210 | 8-18 |
150 | 6 | 56 | 137 | 447 | 270 | 280 | 240 | 8-22 |
200 | 8 | 60 | 164 | 572 | 270 | 280 | 295 | 12-22 |
250 | 10 | 68 | 206 | 646 | 270 | 280 | 355 | 12-26 |
300 | 12 | 78 | 230 | 738 | 380 | 420 | 410 | 12-26 |
350 | 14 | 78 | 248 | 761 | 380 | 420 | 470 | 16-26 |
400 | 16 | 102 | 289 | 877 | 450 | 470 | 525 | 16-30 |
450 | 18 | 114 | 320 | 938 | 480 | 490 | 585 | 20-30 |
500 | 20 | 127 | 343 | 993 | 480 | 490 | 650 | 20-33 |
600 | 24 | 154 | 413 | 1131 | 480 | 490 | 770 | 20-36 |
700 | 28 | 165 | 478 | 1476 | 640 | 660 | 840 | 24-36 |
800 | 32 | 190 | 525 | 1533 | 640 | 660 | 950 | 24-39 |
900 | 36 | 206 | 585 | 1655 | 750 | 860 | 1050 | 28-39 |
1000 | 40 | 216 | 640 | 1765 | 850 | 900 | 1170 | 28-42 |
1200 | 48 | 254 | 755 | 1995 | 850 | 900 | 1390 | 32-48 |
1400 | 56 | 279 | 910 | 2310 | 1000 | 925 | 1590 | 36-48 |
1600 | 64 | 318 | 1030 | 2595 | 1000 | 925 | 1820 | 40-56 |
1800 | 72 | 356 | 1140 | 2810 | 1100 | 980 | 2020 | 44-56 |
2000 | 80 | 406 | 1250 | 3100 | 1100 | 980 | 2230 | 48-62 |
