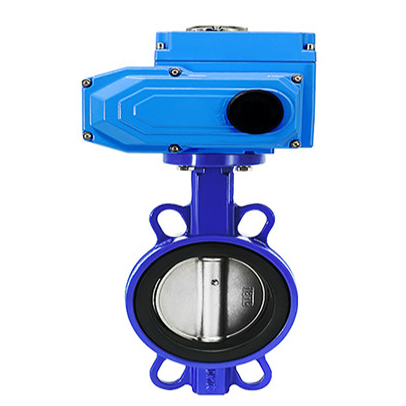

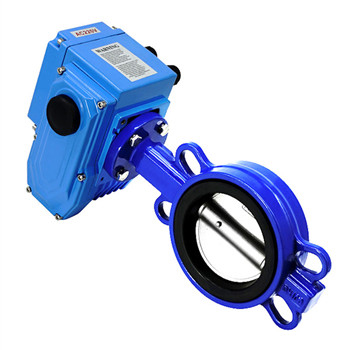

一、电动对夹式蝶阀简介
D971电动对夹式蝶阀由CHR角行程电动执行机构和直通铸造蝶阀阀体组成,电动执行器具有功能强,体积小,轻便宜人,性能可靠,配套简单。电动开关蝶阀阀体流通能力大,对常温、干净介质,可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达零泄露),高温高压工况可选用三偏心硬密封结构,采用一个“U”型不锈钢密封圈,该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。
二、电动对夹式蝶阀技术参数
阀体形式 | 直通铸造阀 |
公称通径 | DN50~1000mm |
公称压力 | PN1.0、1.6、2.5MPa |
法兰标准 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
连接形式 | 法兰(FF RF RTJ)、焊接(SW BW)、对夹式 |
阀盖形式 | 一体式 |
压盖型式 | 压板压紧式 |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料
|
三、电动执行机构参数
执行器类别 | CH系列执行器参数 | HQ系列执行器参数 |
电源电压 | 标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC | |
输出力矩 | 50N·M~2000N·M | 50N·M~3000N·M |
动作范围 | 0~90° 0~360° | 0~90°、0°~270°可选 |
控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制) | |
动作时间 | 15秒/30秒/60秒 | 18S~112S |
保护装置 | 过热保护 | 内置过热保护、过载保护 |
环境温度 | -30°~60° | -20℃~+70℃ |
手动操作 | 同附带手柄操作 | 机械离合机构,配手轮操作 |
机械限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
防护等级 | IP65 | IP65、IP67、可定制IP68 |
防爆等级 | 无防爆 | ExdⅡ BT4,ExdⅡ CT6 |
位置测量 | 可选装开关或电位计 | 电位计、比例控制单元 |
驱动电机 | 8W/E | 鼠笼式异步电机 |
进线接口 | PE1/2〞进线线锁 | 2个 PF 3/4" |
壳体材料 | 铝合金 | 钢,铝合金,铝青铜,聚碳酸脂 |
外涂层 | 干粉,环氧聚酯,具有超强防腐功能 | |
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 |
四、电动对夹式蝶阀性能指标
公称通径DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
额定流量系数KV | 110 | 180 | 232 | 368 | 656 | 735 | 1240 | 2025 | 2712 | 3875 | 5038 | 6900 | 8500 | 12200 |
允许压差(MPa) | ≤ 公称压力 | |||||||||||||
动作范围 | 0~90° | |||||||||||||
泄露量Q | 按GB/T4213-92,为Kv值的10-4
|
五、电动对夹式蝶阀零件材料
1 | 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M |
2 | 下轴套 | 铜合金、304、316 |
3 | 阀体 | HT200、WCB、CF3、CF3M、CF8、CF8M |
4 | 密封圈 | NBR丁晴橡胶、PTFE、PPL、304、316 |
5 | 压板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
6 | 固定销 | 25、35、45 |
7、8 | 上、下阀轴 | 2Cr13、304、316、316L |
9 | 上轴套 | 铜合金、304、316 |
10 | 填料 | 聚四氟乙烯/柔性石墨 |
11、12 | 填料压盖组件 | HT200、WCB、CF3、CF3M、CF8、CF8M |

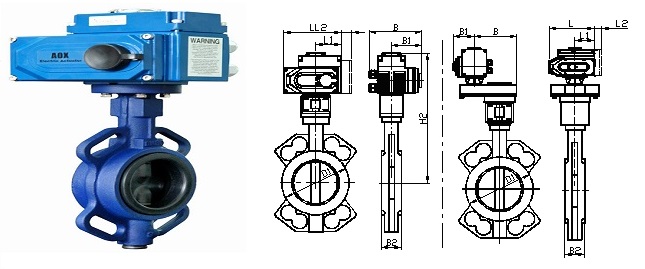

六、电动对夹式蝶阀规格尺寸
通径 | L | L1 | L2 | B | B1 | B2 | H1 | H2 | D1 | D2 | D | 备注 |
50 | 162 | 71.5 | 40 | 145 | 83.5 | 42.6 | 70 | 297 | 92 | 125 | 18 | AOX05 |
65 | 162 | 71.5 | 40 | 145 | 83.5 | 45.6 | 76 | 310 | 106 | 145 | 18 | AOX08 |
80 | 190 | 82 | 40 | 163 | 75 | 45.6 | 89 | 331 | 122 | 160 | 18 | AOX10 |
100 | 190 | 82 | 40 | 163 | 75 | 51.6 | 104 | 348 | 150 | 180 | 18 | AOX15 |
125 | 268 | 117 | 40 | 211 | 92.5 | 55.6 | 120 | 428 | 177 | 210 | 18 | AOX20 |
150 | 268 | 117 | 40 | 211 | 92.5 | 55.6 | 132 | 447 | 204 | 240 | 23 | AOX30 |
200 | 268 | 117 | 40 | 211 | 92.5 | 59.6 | 167 | 481 | 260 | 295 | 23 | AOX40 |
250 | 268 | 117 | 40 | 211 | 92.5 | 67.6 | 202 | 520 | 314 | 350/355 | 23/26 | AOX60 |
300 | 268 | 117 | 40 | 211 | 92.5 | 77.6 | 239 | 548 | 370 | 400/410 | 23/26 | AOX80 |
350 | 268 | 117 | 40 | 211 | 92.5 | 79 | 265 | 583 | 422 | 460/470 | 23/26 | AOX100 |
400 | 268 | 117 | 40 | 211 | 92.5 | 105 | 297 | 615 | 473 | 515/525 | 26/30 | AOX160 |
450 | 268 | 117 | 40 | 250 | 119 | 112 | 331 | 819 | 526 | 565/585 | 26/30 | AOX200 |
500 | 268 | 117 | 40 | 250 | 119 | 129 | 361 | 847 | 577 | 620/650 | 26/33 | AOX200 |
注:L2为模块盒高度
捷流阀业(江苏)有限公司订购阀门须知:
1、根据使用场所、用途,且了解有关法规、规格、标准、方针、许用认可后既可选用适合各种要求的阀门;
2、确认阀门的工作条件、适用介质、工作压力、介质温度;
3、确定与管道相匹配的公称通径:DN(mm)、NPS( " );
4、确定与管道相连接方式:法兰式、内(外)螺纹式、焊接式、对夹式、卡箍式、卡套式等;
5、确定阀门操作的驱动方式:手动、蜗轮蜗杆传动、气动、电动、液动、电磁动、电液动等;
6、确认阀门的类型:闸阀、截止阀、节流阀、柱塞阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、疏水阀、减压阀及其它特种阀;
7、确定阀门的使用形式:开关型、调节型、安全型等;
8、确定阀门壳体及内件的材料:碳钢、合金钢、不锈钢、球墨铸铁、灰铸铁、铜合金、铝合金、塑料等;
9、确定阀门的密封性能要求、密封等级或密封泄漏量;
10、确定阀门的防护涂层要求、包装要求、运输要求;
11、特殊需要的阀门还应确定:结构长度、阀门高度、外型尺寸、流阻、排放能力、流量特性、防护等级、防爆性能等参数;
12、确定阀门的安装位置及姿势。
