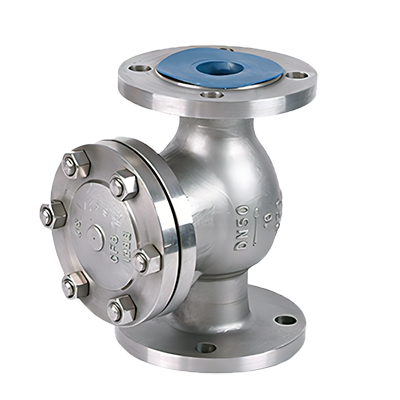

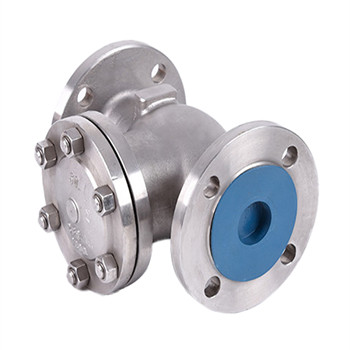

一、旋启式止回阀简介
H44H型旋启式止回阀采用螺栓连接阀盖,单瓣旋启式,是国际通用的旋启式止回阀结构。其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流。
二、旋启式止回阀技术参数
试验压力 | 1.6 | 2.5 | 4 | 6.4 | 10 |
壳体试验 | 2.4 | 3.8 | 6 | 9.6 | 15 |
密封试验 | 1.8 | 2.8 | 4.4 | 7.1 | 11 |
阀体材料 | WCB(C) | CF8(P) | CF 8M (R) | WC6 | WC9 |
工作温度 | ≤ 425 | ≤ 100 | ≤ 100 | ≤ 550 | ≤ 550 |
适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | 水、蒸汽 | 水、蒸汽 |
三、旋启式止回阀主要特点
准确的实心销轴具有足够的强度和使用寿命。
连接环可根据 ANSI 或GB 压力等级来选择,不同的压力等级可选择不同的垫片形式。
摇杆具有足够的强度,关闭时有足够的自由度以利于阀瓣关闭。
阀体可根据要求设置旁通阀或排污阀阀门的端部连接可采用法兰、焊接等连接形式。

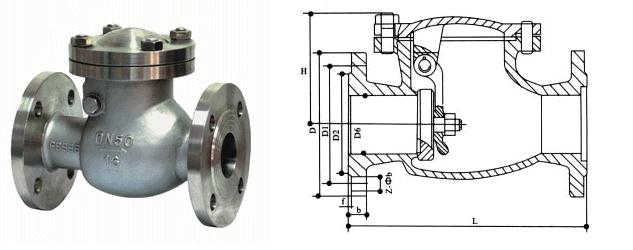

四、旋启式止回阀规格尺寸
DN | L | D | D1 | D2 | b | z-d | h |
25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
捷流阀业(江苏)有限公司订购阀门须知:
1、根据使用场所、用途,且了解有关法规、规格、标准、方针、许用认可后既可选用适合各种要求的阀门;
2、确认阀门的工作条件、适用介质、工作压力、介质温度;
3、确定与管道相匹配的公称通径:DN(mm)、NPS( " );
4、确定与管道相连接方式:法兰式、内(外)螺纹式、焊接式、对夹式、卡箍式、卡套式等;
5、确定阀门操作的驱动方式:手动、蜗轮蜗杆传动、气动、电动、液动、电磁动、电液动等;
6、确认阀门的类型:闸阀、截止阀、节流阀、柱塞阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、疏水阀、减压阀及其它特种阀;
7、确定阀门的使用形式:开关型、调节型、安全型等;
8、确定阀门壳体及内件的材料:碳钢、合金钢、不锈钢、球墨铸铁、灰铸铁、铜合金、铝合金、塑料等;
9、确定阀门的密封性能要求、密封等级或密封泄漏量;
10、确定阀门的防护涂层要求、包装要求、运输要求;
11、特殊需要的阀门还应确定:结构长度、阀门高度、外型尺寸、流阻、排放能力、流量特性、防护等级、防爆性能等参数;
12、确定阀门的安装位置及姿势。
