一、持压泄压阀概述

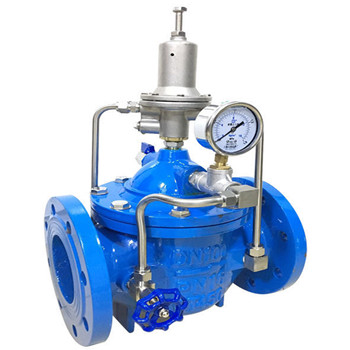

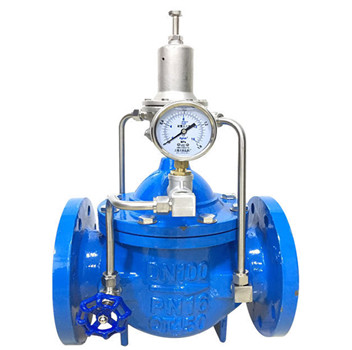

500X型持压/泄压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,即可以作泄压阀用又可作持压阀用。作泄压阀用时,可维持供水路压力在设定的安全值之下;做持压阀用,可维持主阀上游水压在设定值之上,保持主阀上游供水压力。
二、持压泄压阀技术参数
公称压(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用介质 | 介质温度(℃) |
1 | 1.5 | 1.1 | ||
1.6 | 2.4 | 1.76 | ||
2.5 | 3.75 | 2.75 | 水 | 0-80 |
三、持压泄压阀工作原理
1、作泄压阀:当持压泄压阀调整为泄压状态时,水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口,此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时,泄压导阀会自动开启,通过球阀C放出部分水,使管路泄压。当压力恢复到安全值时,泄压阀自动关闭。作泄压阀时,各球阀常开。
2、作持压阀:当持压泄压阀调整为持压状态时,只要主阀进口水压低于导阀设定值,导阀即关闭。主要控制室升压,主阀关闭。当主阀上游供水压力超过导阀设定压力时,持压导阀才能打开,控制室的水经球阀排至出口,控制室降压主阀开启,开始供水,即保持了上游水压。作持压阀用时,球阀C常闭或用丝堵换下。
四、持压泄压阀连接尺寸
| 公称通径DN | L | H | H1 | A | B |
50 | 250 | 505 | 90 | 170 | 170 | |
65 | 280 | 520 | 98 | 180 | 180 | |
80 | 310 | 535 | 110 | 190 | 190 | |
100 | 350 | 555 | 120 | 200 | 200 | |
125 | 400 | 590 | 145 | 215 | 215 | |
150 | 450 | 645 | 155 | 230 | 230 | |
200 | 550 | 715 | 190 | 255 | 255 | |
250 | 650 | 780 | 250 | 295 | 295 | |
300 | 800 | 880 | 290 | 325 | 325 | |
350 | 900 | 940 | 330 | 380 | 380 | |
400 | 1000 | 1000 | 360 | 415 | 415 | |
450 | 1000 | 1030 | 445 | 435 | 435 | |
500 | 1100 | 1060 | 495 | 460 | 460 | |
600 | 1100 | 1150 | 550 | 520 | 520 | |
700 | 1450 | 1210 | 605 | 570 | 570 | |
800 | 1560 | 1290 | 730 | 620 | 620 | |
900 | 1800 | 1390 | 800 | 670 | 670 | |
1000 | 2000 | 1500 | 910 | 830 | 830 |

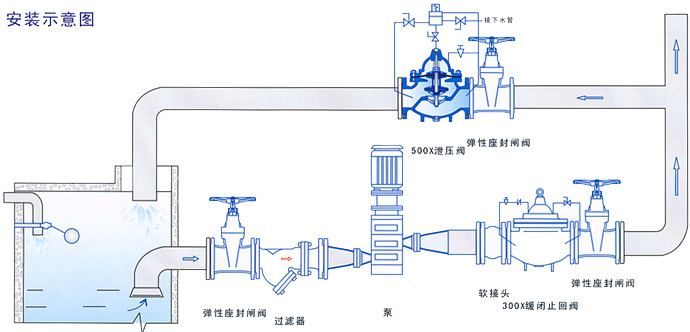

五、持压泄压阀组安装示意图
捷流阀业(江苏)有限公司订购阀门须知:
1、根据使用场所、用途,且了解有关法规、规格、标准、方针、许用认可后既可选用适合各种要求的阀门;
2、确认阀门的工作条件、适用介质、工作压力、介质温度;
3、确定与管道相匹配的公称通径:DN(mm)、NPS( " );
4、确定与管道相连接方式:法兰式、内(外)螺纹式、焊接式、对夹式、卡箍式、卡套式等;
5、确定阀门操作的驱动方式:手动、蜗轮蜗杆传动、气动、电动、液动、电磁动、电液动等;
6、确认阀门的类型:闸阀、截止阀、节流阀、柱塞阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、疏水阀、减压阀及其它特种阀;
7、确定阀门的使用形式:开关型、调节型、安全型等;
8、确定阀门壳体及内件的材料:碳钢、合金钢、不锈钢、球墨铸铁、灰铸铁、铜合金、铝合金、塑料等;
9、确定阀门的密封性能要求、密封等级或密封泄漏量;
10、确定阀门的防护涂层要求、包装要求、运输要求;
11、特殊需要的阀门还应确定:结构长度、阀门高度、外型尺寸、流阻、排放能力、流量特性、防护等级、防爆性能等参数;
12、确定阀门的安装位置及姿势。
