产品参数

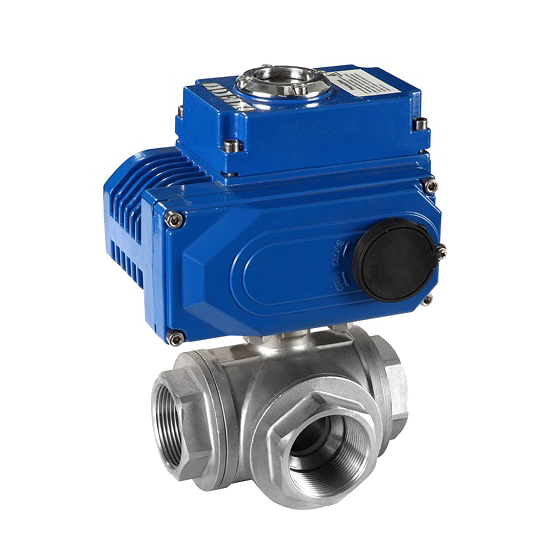

1.电动螺纹三通球阀Q914F(Q915F) 技术参数：
技术参数公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
流量系系数KV | 17 | 33 | 62 | 95 | 146 | 232 | 350 | 439 | 810 | 1205 | 1912 | ||
公称压力PN(MPa) | 1.6、2.5、4.0、6.4 | ||||||||||||
球芯转角 | 0~90° | ||||||||||||
球芯型式 | L型或T型 | ||||||||||||
流量特性 | 快开式或比例调理式 | ||||||||||||
衔接方式 | 法兰式、管螺纹式(G”) | ||||||||||||
电动执行机构 | 型号 | HL系列、3810R系列、PSQ系列、HQ或QB型 | |||||||||||
电源电压 | AC220V、AC380V、DC24V | ||||||||||||
作用方式 | 开关型/调理型(隔爆型) | ||||||||||||
调理型 | 信号范围 | 0～10mA、4～10mA 、1-5VDC | |||||||||||
开关型 | 电信号 | AC220V、AC380V、DC24V；反应信号：有源触点信号或无源触信号 | |||||||||||
气动执行机构 | 型号 | DA、GT系列；AW系列 | |||||||||||
气源压力 | 0.3～0.7MPa(净化紧缩空气) | ||||||||||||
配用附件 | 电-气阀门*********、空气过滤减压器、电磁阀、阀位回讯器、手动操作机构 | ||||||||||||
调理型 | 输入信号 | 电信号：DC 0～10mA、4～10mA；气信号：0.14～0.55MPa | |||||||||||
二位切换型 | 回信电压 | AC220V/DC24V/DC110V | |||||||||||
2.L型电动三通球阀（Q914F）和T型电动三通球阀（Q915F）的衔接尺寸：
内螺纹衔接电动L型三通球阀的衔接尺寸
SIZE | d | L | H | D1 | B | W1 | W2 | h |
1/2″ | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 | 10-24UNC |
3/4″ | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 | 10-24UNC |
1″ | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 | 10-24UNC |
11/4″ | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 | 10-24UNC |
11/2″ | 32.0 | 114 | 83 | 145 | 57.0 | 25.4 | 38.1 | 1/4-20UNC |
2″ | 38.1 | 142 | 96 | 204 | 71.0 | 25.4 | 38.1 | 1/4-20UNC |
备注：
1．电动螺纹三通球阀有两座和四座密封构造，三通球阀流通大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封请求较严厉的场所。
2．两阀座密封电动三通球阀它能完成对管道中介质流向的切换。也能使互相垂直的两个通道连通或关闭。
3．四阀座密封电动三通球阀它不只可完成介质流向的切换，也可使三个通道互相连通，同时可关闭恣意一个通道，使另外两个通道连通，灵敏控制管路是介质的合流或分流(如流向下图B)。
4．T型阀芯孔道可使三条正交的管道相互连通或切换，起分流或合流作用；L型孔道衔接互相正交的两管道。使另一条孔道切断，起改动介质流向作用。
