产品参数

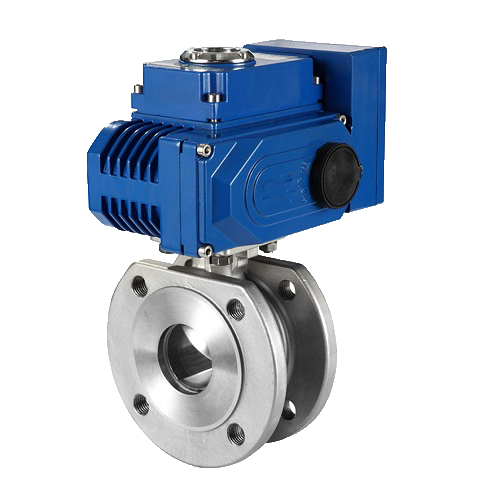

Q971F电动对夹球阀性能标准
| 公称通径DN(mm) | 15-150 | |||||
| 公称压力PN(MPa) | 1.6 | 2.5 | ||||
| 公称压力PS(MPa) | 强度实验 | 2.4 | 3.75 | |||
| 密封实验 | 1.76 | 2.75 | ||||
| 资料\资料代号 | C | P | R | |||
| 主要零件 | 阀体 | WCB | ZG1Cr 18Ni 9Ti | ZG0Cr 18Ni 12Mo2Ti | ||
| 球体 | WCB | ZG1Cr 18Ni 9Ti | ZG0Cr 18Ni 12Mo2Ti | |||
| 阀杆 | 2Cr13 | 1Cr 18Ni 9Ti | 0Cr 18Ni 12Mo2Ti | |||
| 密封圈 | 加强聚四氟乙烯对位聚苯 | |||||
| 填料 | 聚四氟乙烯柔性石墨 | |||||
| 适用工况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | ||
| 适用温度 | -28℃ - 250℃ | |||||
| 执行器 | 型号 | DA/SR系列、GTD/GTE系列、QGSY系列等 | ||||
| 气源压力 | 0.4-0.7MPa | |||||
| 执行规范 | 设计制造 | 构造长度 | 法兰尺寸 | 压力温度 | 实验检验 | |
| GB12237 | GB12221 | GB9113 | GB9131 | GB13927 | ||
Q971F电动对夹球阀是电动球阀中的一种，是捷流阀业引进意大利技术停止国产化设计而开展出的新一代超短法兰距球阀，球芯通道外形有矩形、V形及O形。该产品具有构造紧凑、体积小、重量轻、装置便当等特性，可普遍应用在石油、化工、冶金、电站、轻工等范畴，对油、水、气及纸浆或纤维状流体停止自动调理或切断控制。
Q971F电动对夹球阀特性及用处
该薄型球阀是吸收意大利技术并经国产化设计而开展出来的新型超短法兰距球阀。
它采用直连方式执行机构衔接，具有构造紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定牢靠等优点。
