1.产品介绍

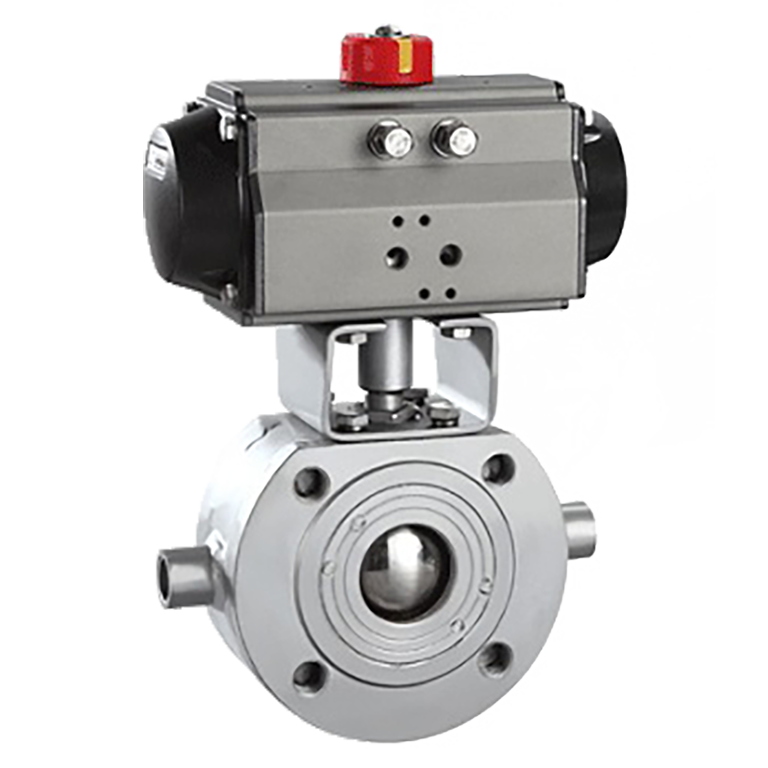

BQ672F气动薄型保温球阀是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。该产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
2.气动薄型保温球阀主要外形及连接尺寸表
| 尺寸 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| d | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 | 195 |
| L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 | 275 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
| E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
| b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 |
3.气动薄型保温球阀零件材料
| 序号 | 零件名称 | 材质 | |
| 1 | 阀体 | 不锈钢CF8M/CF8 | 碳钢WCB |
| 2 | 球 | 不锈钢316/304 | 不锈钢SS304 |
| 3 | 密封垫 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 4 | 阀杆 | 不锈钢316/304 | 不锈钢SS304 |
| 5 | 填料 | 不锈钢PTFE | 聚四氟乙烯PTFE |
| 6 | 定位锁 | 不锈钢304 | 不锈钢SS304 |
| 7 | 手柄 | 不锈钢304 | 不锈钢SS304 |
| 8 | 阀杆螺母 | 不锈钢304 | 不锈钢SS304 |
| 9 | 填料压盖 | 不锈钢304 | 不锈钢SS304 |
| 10 | 手柄套 | 塑料Plastic | 塑料Plastic |
| 11 | 密封瓶帽 | 不锈钢316/304 | 不锈钢SS304 |
| 12 | 垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
备注：
气动薄型保温球阀由于在整个球阀阀体外部增加了一个夹套，因此保温球阀的法兰连接尺寸比普通球阀要大一到两个规格，但保温球阀与意式超薄型球阀在规格相同的情况下，结构长度相同。其中6〃和8〃阀体为两段式短型结构。
