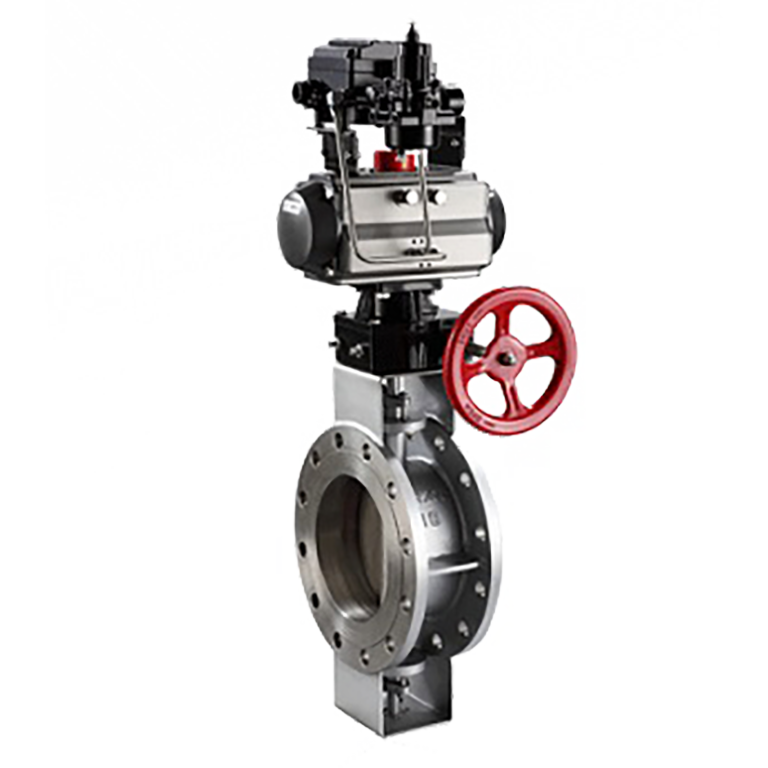

D641W气动通风蝶阀"简介

气动通风蝶阀采用与阀体相同材料加工成密封圈，采用电或气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。

其主要特点为：

1、设计新颖、合理、结构独特，重量轻，启闭迅速。

2、操力矩小，操作方便，省力灵巧。

3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

D641W气动通风蝶阀 采用标准

设计标准:GB/T12238-1989 JB/T8692-1998

法兰连接尺寸:GB/T9115.1-2000

结构长度 h:GB/T12221-1989

压力试验:GB/T13927-1992;JB/T9092-1999

D641W气动通风蝶阀"执行机构

采用GT或AT系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用AW气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。

2、GT/AT气动执行器选用铝合金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、GT/AT气动执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

D641W气动通风蝶阀"附件的选项

根据不同控制和要求可选择下列附件：

切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件：电气定位器、气动定位器、电气转换器。

气源处理附件：空气过滤减压阀、气源处理三联件。

手动机构：HVSD手操机构

D641W气动通风蝶阀"主要技术参数

公称通径:DN（mm）,50～2000

公称压力:PN（MPa）0.05~0.6

试验压力:强度试验0.075~0.9

密封试验:≤1.5%泄漏量

适用介质:煤气、含尘气体、烟道气等。

D641W-1C气动通风蝶阀"主要零件的材质

阀体：铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

蝶板：铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

密封圈:与阀体相同

阀杆:碳钢、2Cr13、不锈钢、铬镍钼钛钢

填料:氟塑料、柔性石墨
