今天给大家带来的是水力控制阀的结构与工作原理，先来简单了解下水力控制阀是人们日常生活中极为常见的阀门之一,与人们的生活息息相关。水力阀广泛地应用于楼宇管道、工业供水、消防设施、暖通空调和灌溉系统等各个方面,一般作为减压,持压,泄压,调节流量,控制水位和预防水锤等之用。

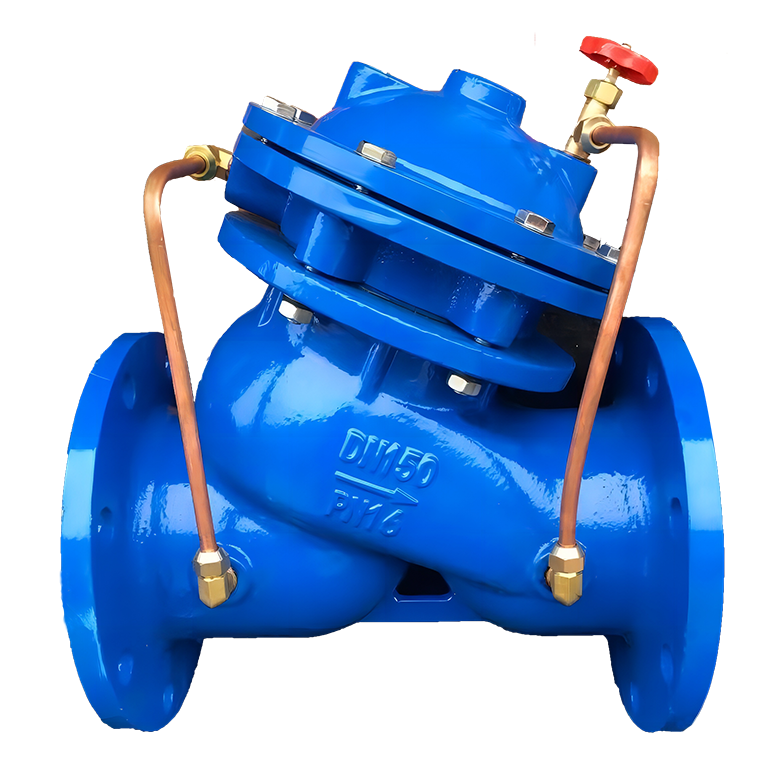

水力控制阀是以管道介质压力为动力，进行启闭、调节的阀门。它由一个主阀和附设的导管、针阀、球阀和压力表等组成、根据使用的目的、功能场所的不同，可演变成遥控浮球阀、减压阀、缓闭止回阀、流量控制器、泄压阀、水力电动控制阀、紧急关闭阀等。导阀随介质的液位和压力的变化而动作，由于导阀种类很多，可以单独使用或几个组合使用，就可以使主阀获得对水位和水压及流量等进行单独和复合调节的功能。但主阀阀体类似截止阀，阀门全开时，其压力损失比其他阀门要大得多，且各个开度损失系数越是与全闭状态接近，越是剧增，阀门口径越大就越显著。
水力控制阀结构说明
活塞式
1.阀盖与阀体上的内凹槽通过活塞缸的外圆定位，确保阀盘、活塞、指示杆同心，使阀盘运动自如，从而提高主阀的灵敏度，即使在流量或压力波动不大的情况下，活塞式水力控制阀亦能可靠地工作。为了达到阀体、阀盖、活塞缸连接处无外漏，在活塞缸上面与阀盖连接面和活塞缸下面与阀体连接处分别采用弹性垫片和NBR密封环密封。
2.为了使阀盘上下产生压差，活塞的面积必须大于阀盘的面积，这样在大口径的阀门中活塞面积很大，运作平稳性较差。我们的活塞缸的底部设计了导流孔结构，适当地增加阀盘运动的阻尼，使阀盘的运动更趋于平稳，从而提高阀门的可靠性，减少故障的发生。导流孔均匀分布在活塞缸的底平面上，并视阀门口径的大小决定导流孔的数量和尺寸。
3.阀体颈部有一定宽度的加工面，与不铸钢活塞缸的外圆配合，使得活塞缸在阀体内平稳固定;带有两道密封圈的活塞在经过行磨的活定缸内壁作上下运动，同时活塞缸下端设计成带铜衬套的导向孔，形成双重导向，即使口径再大的阀门也能确保其运动自如、平稳，从而提高使用寿命和安全可靠性。
隔膜式
1.采用不同用途可以将两个腔室被此隔离或相通，以实现缓开、缓闭或速闭等辅助功能，在一定程度上阻碍水锤的产生或缓解水锤的力度，保护阀后的其他设备不受损坏。除此之外，阀盖与上腔室连为一体，使得阀盖、上腔室、阀杆、阀盘成为整体，只要松开阀体与阀盖的连接螺栓，即可将其一并取出方便维修及更换易损件。
2.采用阀杆两头导向的结构，中段长节距导向，避免了阀盖和阀座上的导向孔因加工或安装不同心，导致阀杆运动受阻，易卡死现象，中段导向套与上阀体整体绕铸，加工精度得到保证，同时在与阀杆的接触面间加一铜质衬套，保证阀杆表面不被唐损，擦毛，使阀杆运动自如、平稳灵活、可靠。
水力控制阀它是利用水力控制原理，利用上、下阀腔的压力差控制阀金的运动，再通过旁通管路和各种不同构造的导阀起不同功能产生系列阀。
导阀可以通过下游压力的变化而开大或关小其自身的小阀口，从而改变隔膜（活塞）上方控制室的压力值，控制主阀阀瓣的调节位置。可用于生活给水、消防系统及工业给水系统。
水力控制阀是一种“养兵千日，用于一时”的控制装置，一旦需要，阀门应能迅速的关闭、可靠的断流。在平时，基本上用不上，所以给水系统中的阀门选型的原则是：选择优质、可靠、适用性强的阀门，这一点一定要特别注意哦！
