一、阀门的型号编制方法
阀门型号通常应表示出阀门类型、驱动方式、连接形式、结构特点、密封面材料、阀体材料和公称压力等要素。阀门型号的标准化对阀门的设计、选用、经销提供了方便。一般工业最常用的JB/T 308-2004阀门型号编制方法
（1）范围
本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、连接形式代号、结构形式代号、密封面材料代号、阀体材料代号和压力代号的表示方法。
本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀、排污阀、柱塞阀的型号编制。
（2）阀门的型号编制

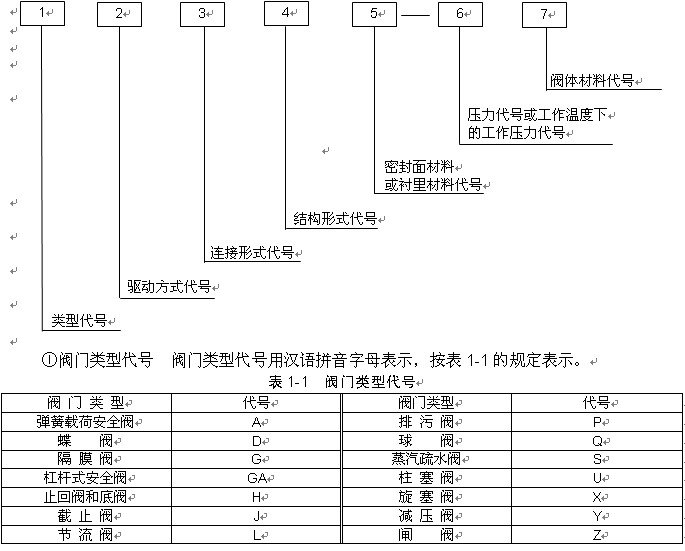

阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料七部分组成。

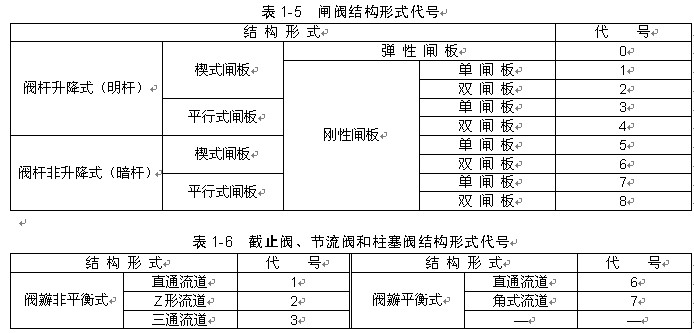

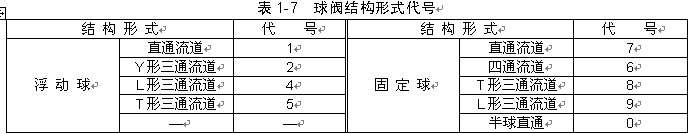

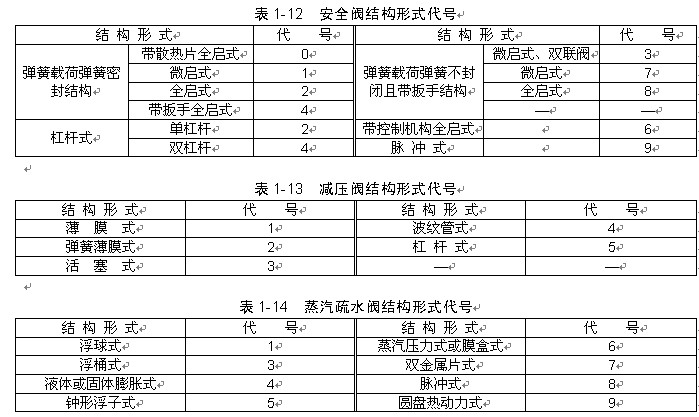

编制的顺序按：阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬

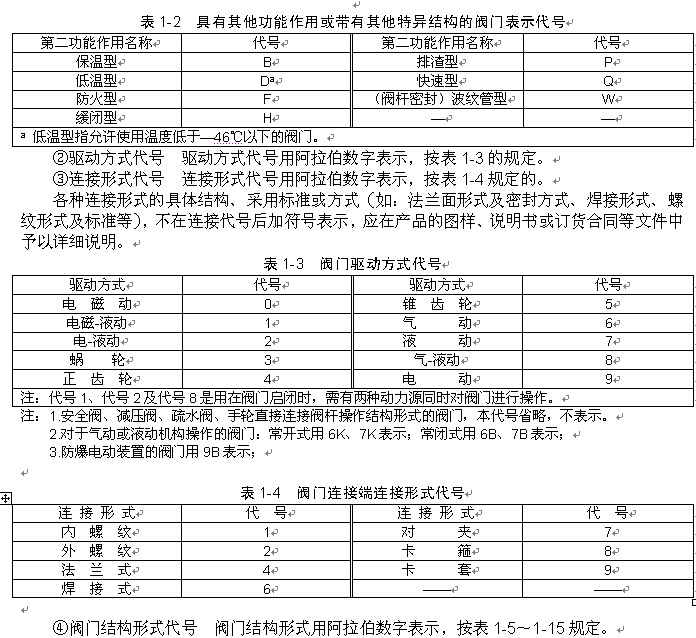

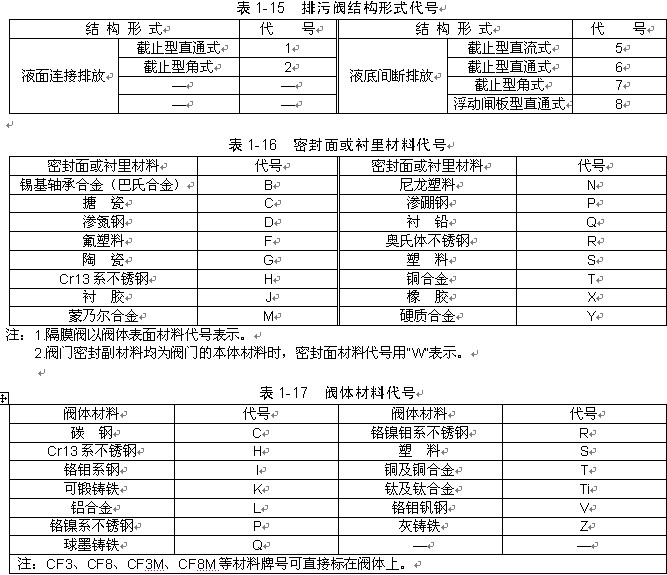

⑤密封面或衬里材料代号 除隔膜阀外，当密封副的密封面材料不同时，以硬度低的材料表示。阀座密封面或衬里材料代号按表1-16规定的字母表示。
⑥压力代号
阀门使用的压力级符合GB/T l048的规定时，采用GB/T 1048标准的公称压力表示。
当介质最高温度超过425℃时，标注最高工作温度下的工作压力代号。
压力等级采用磅级（Class）或K级的阀门，在型号编制时，应在压力代号栏前加有Class或后加有K的字母符号。
PN≤16的灰铸铁阀门的阀体材料代号在型号编制时予以省略。
PN≥25的碳素钢阀门的阀体材料代号在型号编制时予以省略。
⑦阀体材料代号 阀体材料代号用表1-17的规定字母表示。
（3）命名

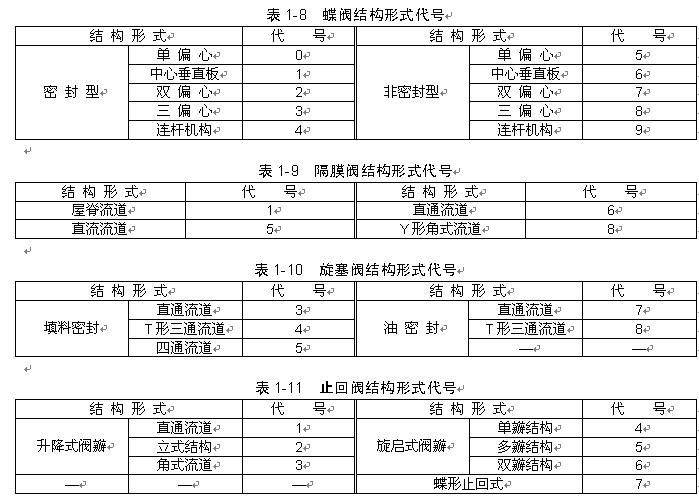

对于连接形式为“法兰”、结构形式为：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”，截止阀、节流阀的“直通式”，球阀的“浮动球”、“固定球”和“直通式”，蝶阀的“垂直板式”，隔膜阀的“屋脊式”，旋塞阀的“填料”和“直通式”，止回阀的“直通式”和“单瓣式”，安全阀的“不封闭式”、“阀座密封面材料”在命名中均予省略。
（4）型号和名称编制方法示例
①电动、法兰连接、明杆楔式双闸板，阀座密封面材料由阀体直接加工，公称压力PN1、阀体材料为灰铸铁的闸阀：
Z942W-1电动楔式双闸板闸阀。
②手动、外螺纹连接、浮动直通式阀座密封面材料为氟塑料、公称压力PN40、阀体材料为1Crl8Ni9Ti的球阀：Q21F-40P外螺纹球阀。
③气动常开式、法兰连接、屋脊式结构并衬胶、公称压力PN6、阀体材料为灰铸铁的隔膜阀：G6K41J-6气动常开式衬胶隔膜阀。
④液动、法兰连接、垂直板式、阀座密封材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN2.5、阀体材料为灰铸铁的蝶阀：D741X-2.5液动蝶阀。
⑤电动驱动对接焊连接、直通式、阀座密封面材料为堆焊硬质合金、工作温度540℃时工作压力17MPa、阀体材料铬钼钒钢的截止阀：J961Y-P54170V电动焊接截止阀。
二、 阀门的标志

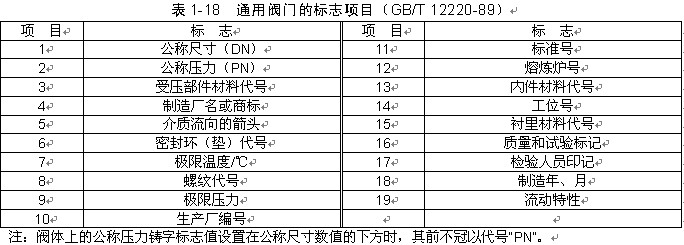

通用阀门必须使用的和可选择使用的标志项目如表1-18所示。对于手动阀门，如果手轮尺寸足够大，则手轮上应设有指示阀门关闭方向的箭头或附加“关”字。
通用阀门的具体标志规定如下：
表1-18中1～4项是必须使用的标志，对于DN≥50mm的阀门，应标记在阀体上；对于DN＜50mm的阀门，标记在阀体上还是标牌上，由产品设计者规定。
表1-18中5和6项只有当某类阀门标准中有此规定时才是必须标记使用的标志，它们应分别标记在阀体及法兰上。
如果各类阀门标准中没有特殊规定，则表1-18中7～19项是按需要选择使用的标志。当需要时，可标记在阀体或标牌上。

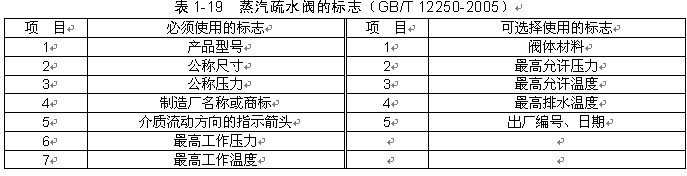

蒸汽疏水阀的标志按表1-19的规定，标志可设在阀体上，也可标在标牌上，标牌必须与阀体或阀盖牢固固定。

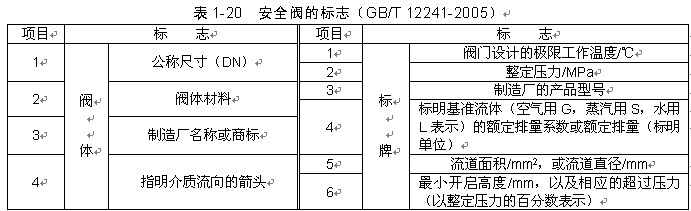

安全阀的标志按表1-20的规定。
（1）标志的标记方法
阀体采用铸造或压铸方法成形的，其标志应与阀体同时铸造或压铸在阀体上。
当阀体外形由模锻方法成形的，其标志除与阀体同时模锻或压铸形成外，也可采用压印的方法标记在阀体上。当阀体外形采用锻件加工、钢管或钢板卷制焊接成形的，其标志除采用压印的方法形成外，也可采用其他不影响阀体性能的其他方法。
（2）标志的标记样式

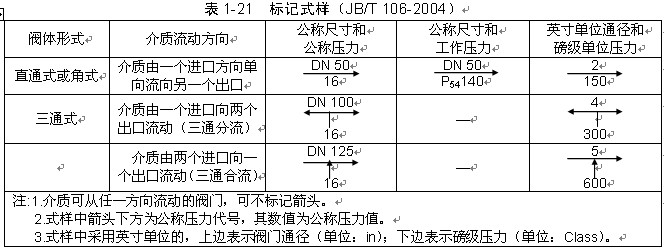

公称尺寸数值标注、压力代号或工作压力代号、流向标志，应按表1-21规定的组合样式，公称尺寸数值标注在压力代号上方。
（3）标志的标记位置
标志内容，应标注在阀体容易观看的部位。标记应尽可能标注在阀体垂直中心线的中腔位置。
当标志内容在阀体的一个面上标注位置不够时，可标注在阀体中腔对称位置的另一个面上。
标志应明显、清晰，排列整齐、匀称。
（4）标志标记尺寸

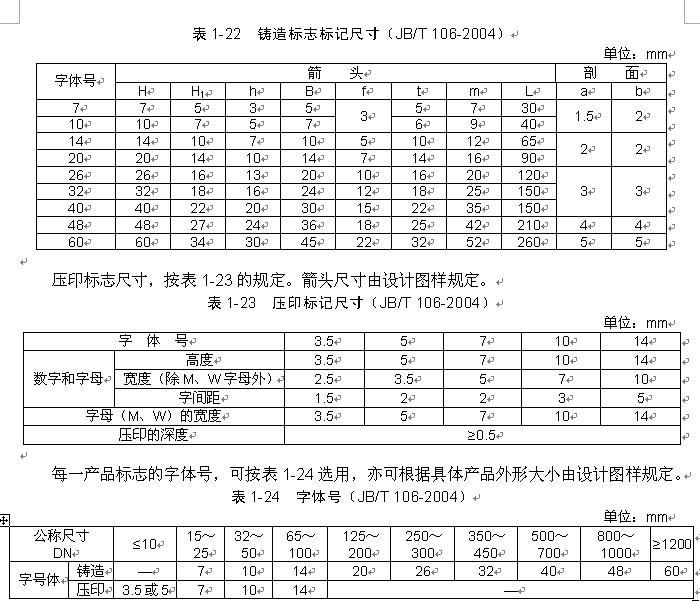

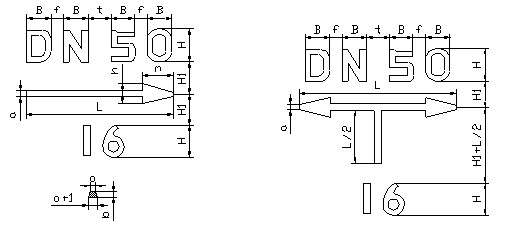

铸造标志标记尺寸，字体及箭头的排布按图1-7的式样，字体及箭头的尺寸按表1-22的规定，并应制成凸出的剖面。
图1-7 铸造标志标记
