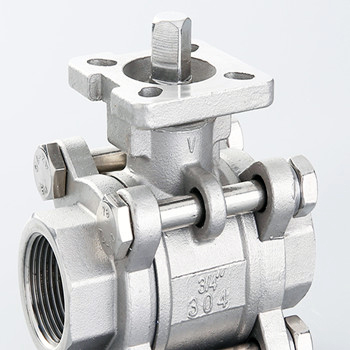

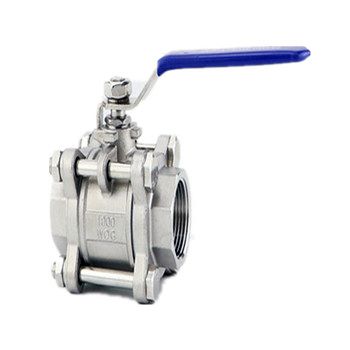

一、三片式球阀简介
Q11F三片式球阀阀座采用弹性密封结构，密封可靠，启闭轻松。不锈钢三片式球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。不锈钢三片式球阀及对焊连接球阀分为整体式（一片式球阀）、两片式球阀及三片式球阀。不锈钢三片式球阀可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。二片式球阀、三片式球阀连接形式另有对焊（BW）承插焊（SW）,并均可带国际标准ISO支架平台和锁定装置。
二、三片式球阀技术参数
零件材料
序号NO | 零件名称 | 材质 |
1 | 阀体 | 不锈钢CF8M |
2 | 球体 | 不锈钢SS316 |
3 | 阀盖 | 不锈钢SS316 |
4 | 阀杆 | 不锈钢SS316 |
5 | 填料 | 聚四氟乙烯PTFE |
6 | 密封圈 | 聚四氟乙烯PTFE |
7 | 密封垫 | 聚四氟乙烯PTFE |
8 | 止推垫圈 | 聚四氟乙烯PTFE |
9 | 填料压盖螺母 | 不锈钢SS304 |
10 | 垫圈 | 不锈钢SS304 |
11 | 阀杆螺母 | 不锈钢SS304 |
12 | 手柄套 | 塑料 |
13 | 手柄 | 不锈钢SS304 |

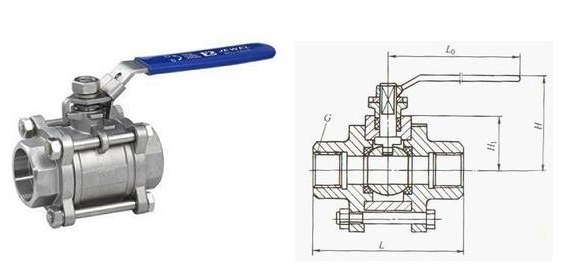

三、三片式球阀规格尺寸
SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
D | 5.0 | 7.0 | 9.2 | 12.5 | 15.0 | 20.0 | 24.5 | 32 |
L | 40 | 45 | 58 | 60 | 72 | 78 | 83 | 100 |
H | 35 | 37 | 43.5 | 47 | 50 | 57 | 69 | 74.5 |
E | 64 | 70 | 90 | 90 | 103 | 103 | 127 | 127 |
重量WT（g） | 55 | 95 | 165 | 250 | 405 | 625 | 850 | 1400 |
