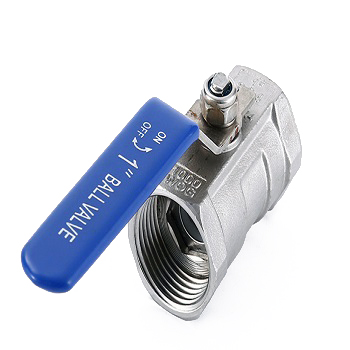

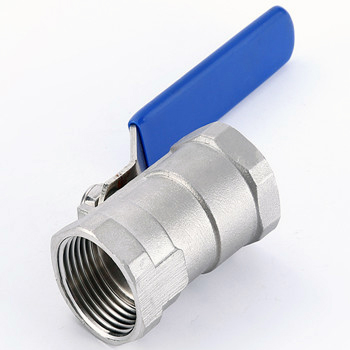

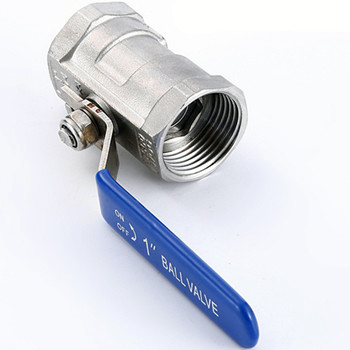

一、一片式球阀简介
Q11F一片式球阀属于手动阀类。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。
二、一片式球阀技术参数
公称通径 | DN（mm） | 6～100mm | ||
公称压力 | PN（Mpa） | 2.5 | 4.0 | 6.4 |
试验压力 | 强度试验压力 | 3.8 | 6.0 | 9.6 |
高密封试验压力 | 3.0 | 4.8 | 7.6 | |
低压气密封试验压力 | 0.6 | 0.6 | 0.6 | |
适用介质 | 水、蒸汽、油品、酸类腐蚀性等。 | |||
适用温度 | < 150℃(PTFE) < 300℃(PLL) | |||
三、一片式球阀零件材料
NO | 零件名称 | 材料(MATERIAL) |
1 | 阀体 | CF8M CF8 WCB |
2 | 阀盖 | CF8M CF8 WCB |
3 | 阀座 | RPTFE |
4 | 球 | SS304 SS316 |
5 | 密封垫 | PTFE |
6 | 阀杆密封 | PTFE |
7 | 阀杆 | SS316 |
8 | 阀杆填料 | PTFE |
9 | 填料压盖 | SS304 |
10 | 弹性垫圈 | SS301 |
11 | 手柄 | SS304 |

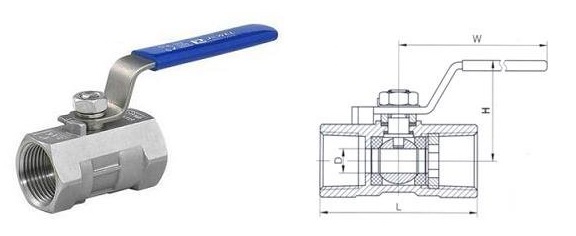

四、一片式球阀规格尺寸
公称通径 | 结构长度(mm) | 外形尺寸(mm) | 参考重量 | |||
毫米 | 英寸 | L | d | H | W | (kg) |
6 | 1/4"" | 40 | 4.2 | 22 | 80 | 0.10 |
10 | 3/8"" | 45 | 6 | 26 | 80 | 0.115 |
15 | 1/2"" | 57 | 8 | 31 | 88 | 0.175 |
20 | 3/4"" | 60 | 12 | 34 | 88 | 0.250 |
25 | 1"" | 72 | 15 | 38 | 105 | 0.400 |
32 | 1-1/4"" | 79 | 19 | 43 | 105 | 0.600 |
40 | 1-1/2"" | 85 | 24 | 50 | 124 | 0.850 |
50 | 2"" | 101 | 32 | 57 | 124 | 0.900 |
