产 品 参 数
主要技术参数：
| 公称通经DN（mm) | 50～2000 | |||
| 公称压力PN（MPa) | 0.6 | 1 | 1.6 | 2.5 |
| 密封试验(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
| 强度试验(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
| 适用温度 | 碳钢：-29℃～425℃不锈钢：-40℃～650℃ | |||
| 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | |||
| 泄漏率 | 符合GB/T13927-92标准 | |||
| 驱动方式 | 蜗轮传动 | |||
主要零部件材料
| 零件名称 | 材料 | |||
| 阀体 | WCB、合金钢、不锈钢、QT450-10 | |||
| 蝶板 | WCB、合金钢、不锈钢、QT450-10 | |||
| 阀轴 | 2Cr13不锈钢、合金钢 | |||
| 密封圈 | 不锈钢圈 | |||
| 填料 | 柔性石墨 | |||

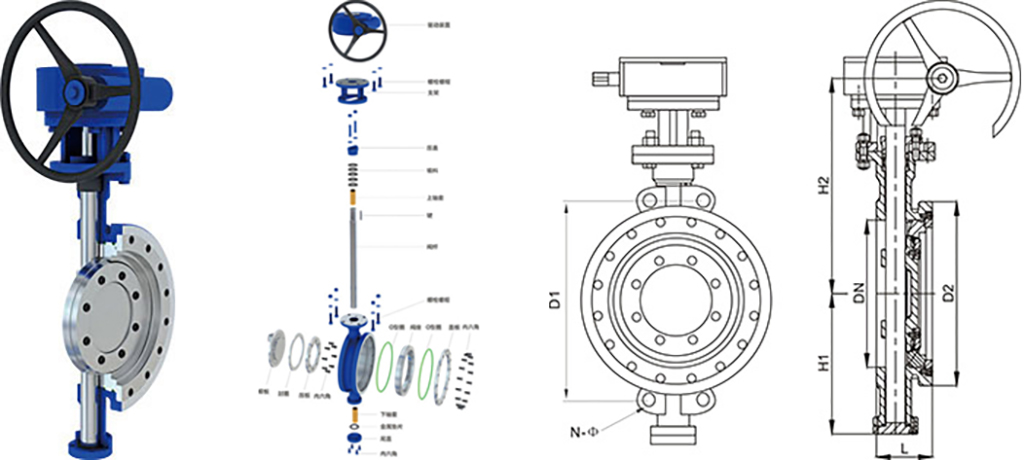

主要外形尺寸及连接尺寸：
| 国标（GB）PN1.6MPa | ||||
| DN | L | D1 | D2 | H |
| 80 | 49 | 160 | 132 | 215 |
| 100 | 56 | 180 | 156 | 225 |
| 125 | 64 | 210 | 184 | 290 |
| 150 | 70 | 240 | 211 | 315 |
| 200 | 71 | 295 | 266 | 360 |
| 250 | 76 | 350 | 319 | 395 |
| 300 | 83 | 400 | 370 | 425 |
| 350 | 92 | 460 | 429 | 480 |
| 400 | 102 | 515 | 480 | 505 |
| 450 | 114 | 565 | 530 | 540 |
| 500 | 127 | 620 | 582 | 575 |
| 600 | 154 | 725 | 682 | 685 |
| 700 | 165 | 840 | 794 | 755 |
| 800 | 190 | 950 | 901 | 825 |
| 900 | 203 | 1050 | 1001 | 960 |
| 1000 | 216 | 1160 | 1112 | 1015 |
| 1200 | 254 | 1380 | 1328 | 1150 |
| 1400 | 279 | 1590 | 1530 | 1345 |
| 国标（GB）PN2.5MPa | ||||
| DN | L | D1 | D2 | H |
| 80 | 49 | 160 | 132 | 215 |
| 100 | 56 | 190 | 156 | 225 |
| 125 | 64 | 220 | 184 | 290 |
| 150 | 70 | 250 | 211 | 315 |
| 200 | 71 | 310 | 274 | 360 |
| 250 | 76 | 370 | 330 | 395 |
| 300 | 83 | 430 | 389 | 460 |
| 350 | 92 | 490 | 448 | 475 |
| 400 | 102 | 550 | 503 | 520 |
| 450 | 114 | 600 | 548 | 550 |
| 500 | 127 | 660 | 609 | 625 |
| 600 | 154 | 770 | 720 | 685 |
| 700 | 165 | 875 | 820 | 790 |
| 800 | 190 | 990 | 928 | 890 |
| 900 | 203 | 1090 | 1028 | 960 |
| 1000 | 216 | 1210 | 1140 | 1055 |
| 1200 | 254 | 1420 | 1350 | 1185 |
| 1400 | 279 | 1640 | 1560 | 1345 |
| 国标（GB）PN4.0MPa | ||||
| DN | L | D1 | D2 | H |
| 80 | 64 | 160 | 135 | 230 |
| 100 | 64 | 190 | 160 | 250 |
| 125 | 70 | 220 | 188 | 295 |
| 150 | 76 | 250 | 218 | 340 |
| 200 | 89 | 320 | 282 | 390 |
| 250 | 114 | 385 | 345 | 485 |
| 300 | 114 | 450 | 408 | 490 |
| 350 | 127 | 510 | 465 | 540 |
| 400 | 140 | 585 | 535 | 620 |
| 450 | 152 | 610 | 560 | 645 |
| 500 | 152 | 670 | 612 | 670 |
| 600 | 178 | 795 | 730 | 740 |
| 700 | 229 | 900 | 835 | 900 |
| 800 | 241 | 1030 | 960 | 975 |
