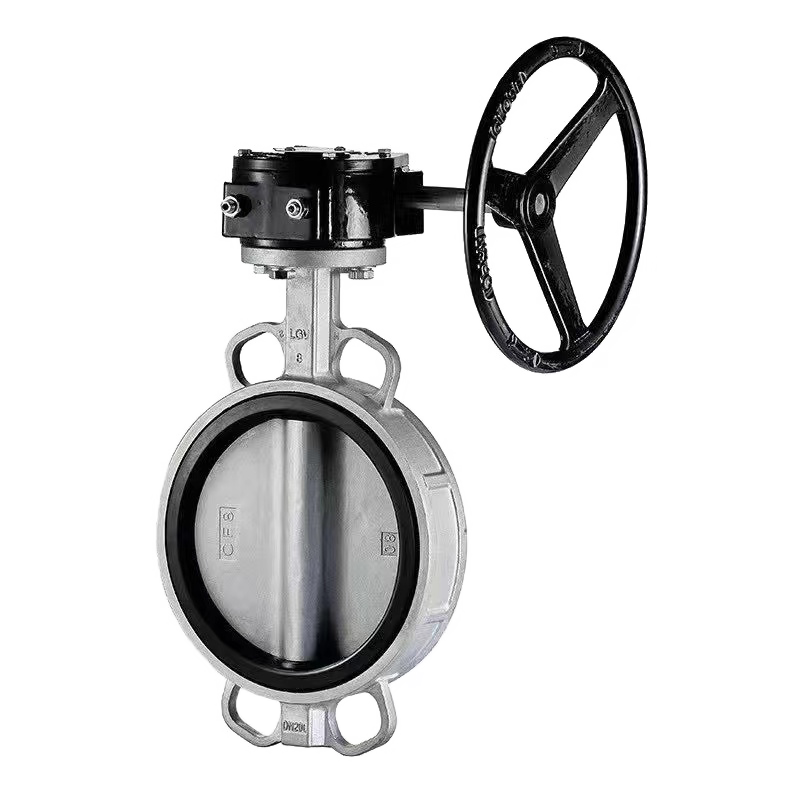

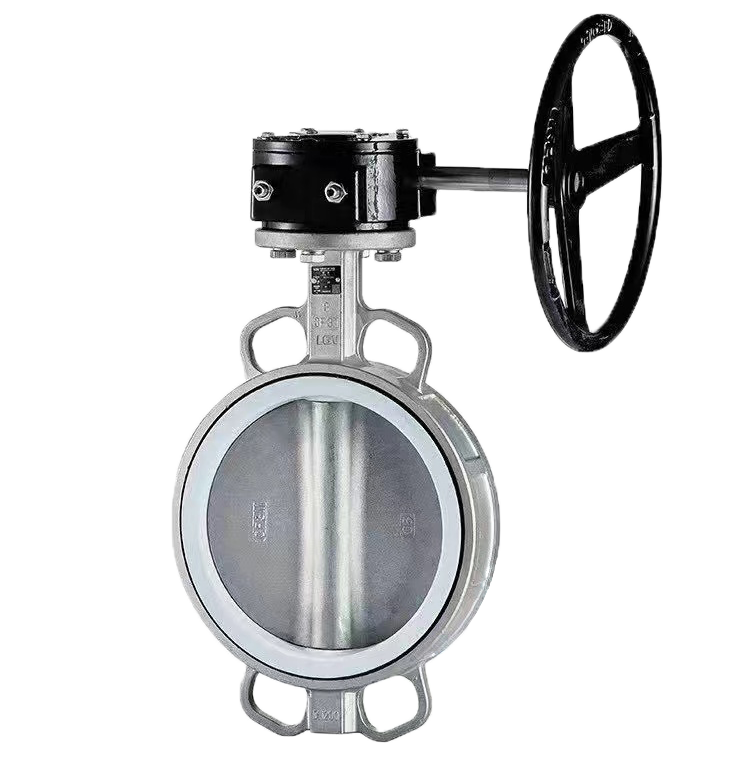

涡轮对夹蝶阀

软密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0~90之间，旋转到90时，阀门则全开状态。

产品详情

产品参数

产品特点

1、小型轻便，容易拆装及维修，并可在任意位置安装。

2、结构简单，紧凑，90°回转开启迅速。

3、操作扭矩小，省力轻巧。

4、流量特性趋于直线，调节性能好。

5、启闭试验次数多达数万次，寿命长。

6、密封件可更换，密封可靠达到双向密封，气体试验泄漏为零。

7、密封材料耐老化、耐腐蚀、可适于多种介质。

基础参数

公称通径DN		50-1200
公称压力MPa		0.6		1			1.6
公称压力MPa	强度试验	0.9		1.5			2.4
	密封试验	0.66		1.1			1.76
材料		代号
		C		P			R
主要零件	阀体	WCB		0Cr18Ni9			0Cr17Ni12Mo2
	蝶板	WCB		0Cr18Ni9			0Cr17Ni12Mo2
	阀杆	2Cr13		0Cr18Ni9			0Cr17Ni12Mo2
	密封圈	丁晴乙丙丁氟塑料
	填料	丁晴柔性石墨 V型橡胶垫
适用工况	适用介质	水、蒸汽、油品		硝酸类			醋酸类
	适用温度	-40℃~200℃
执行标准		设计制造	结构长度		法兰尺寸	压力温度		试验检验
		GB/T12238	GB12221		GB9113	GB9131		GB13927

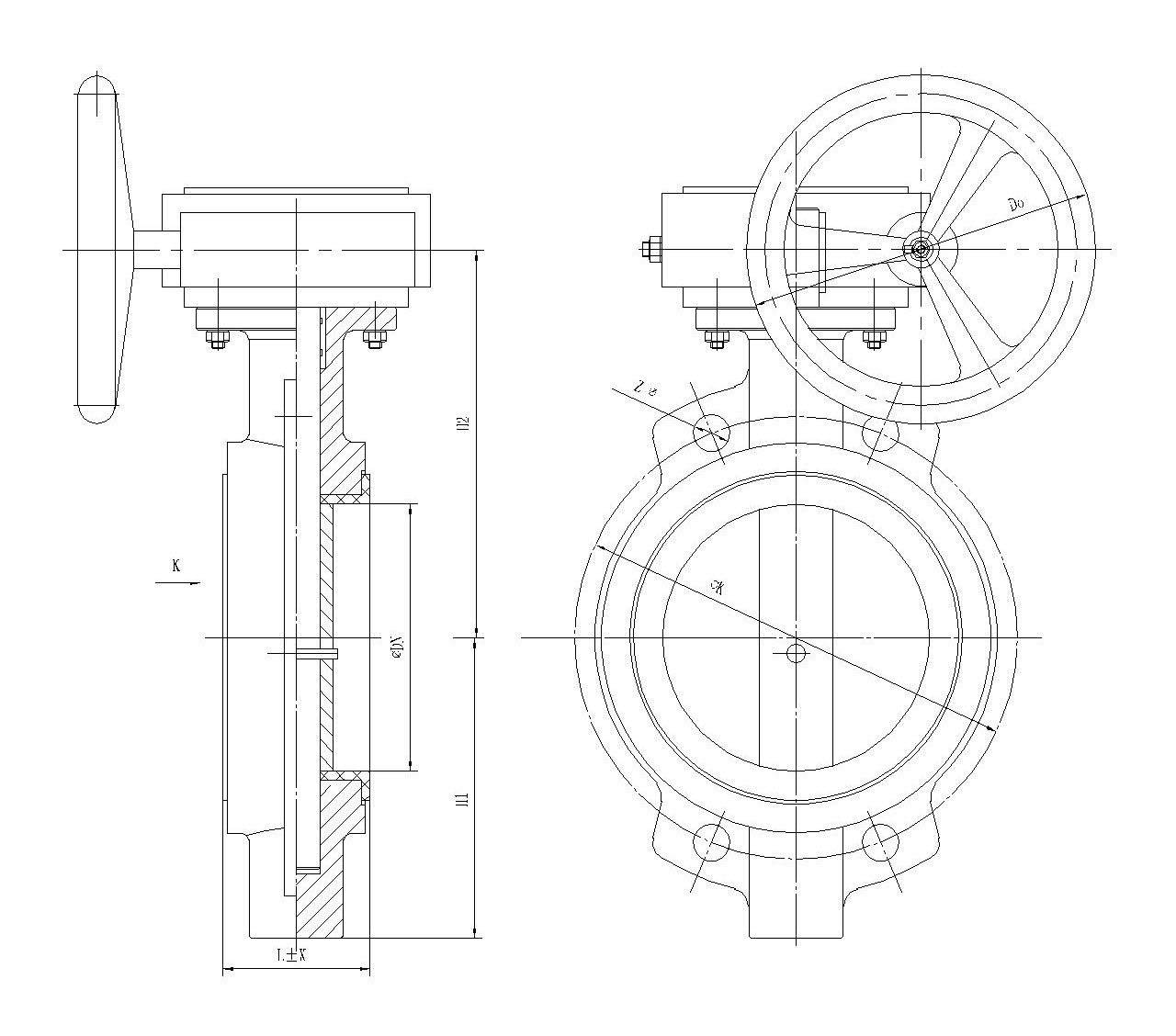

产品结构图


外形与连接尺寸

PN	DN	L	D	D1	D2	b	f	H	H0
1.0	50	108	165	125	99	20	2	170	130
1.0	65	112	185	145	118	20	2	170	145
1.0	80	114	200	160	132	20	2	230	152
1.0	100	127	220	180	156	22	2	320	192
1.0	125	140	250	210	184	22	2	345	200
1.0	150	140	285	240	211	24	2	385	230
1.0	200	152	340	295	266	24	2	471	297
1.0	250	165	405	355	319	26	2	533	327
1.0	300	178	445	400	370	26	2	606	364
1.0	350	190	505	460	429	26	2	694	404
1.0	400	216	565	515	480	26	2	757	444
1.0	450	222	615	565	530	28	2	814	472
1.0	500	229	670	620	582	28	2	902	522
1.0	600	267	780	725	682	34	2	1048	590
1.0	700	292	895	840	794	34	5	1277	810
1.0	800	318	1015	950	901	36	5	1385	844
1.0	900	330	1115	1050	1001	38	5	1490	890
1.0	1000	410	1230	1160	1112	38	5	1620	950
1.6	50	108	165	125	99	20	2	170	130
1.6	65	112	185	145	118	20	2	170	145
1.6	80	114	200	160	132	20	2	230	152
1.6	100	127	220	180	156	22	2	320	192
1.6	125	140	250	210	184	22	2	345	200
1.6	150	140	285	240	211	24	2	385	230
1.6	200	152	340	295	266	24	2	471	297
1.6	250	165	405	355	319	26	2	533	327
1.6	300	178	460	410	370	28	2	606	364
1.6	350	190	520	470	429	30	2	694	404
1.6	400	216	580	525	480	32	2	757	444
1.6	450	222	640	585	548	40	2	814	472
1.6	500	229	715	650	609	44	2	902	522
1.6	600	267	840	770	720	54	2	1048	590
1.6	700	292	910	840	794	40	5	1277	810
1.6	800	318	1025	950	901	42	5	1385	844
1.6	900	330	1125	1050	1001	44	5	1490	890
1.6	1000	410	1225	1170	1112	46	5	1620	950
2.5	50	108	165	125	99	20	2	170	130
2.5	65	112	185	145	118	22	2	265	210
2.5	80	114	200	160	132	24	2	310	233
2.5	100	127	235	190	156	24	2	343	242
2.5	125	140	270	220	184	26	2	385	254
2.5	150	140	300	250	211	28	2	445	580
2.5	200	152	360	310	274	30	2	510	297
2.5	250	165	425	370	330	32	2	569	339
2.5	300	178	485	430	389	34	2	653	375
2.5	350	190	555	490	448	38	2	730	420
2.5	400	216	620	550	503	40	2	810	463
2.5	450	222	670	600	548	46	2	850	495
2.5	500	229	730	660	609	48	2	940	566
2.5	600	267	845	770	720	58	2	1150	630
2.5	700	292	960	875	820	58	5	1195	727
2.5	800	318	1085	990	609	58	5	1268	810
